Expressió gràfica de la fracció

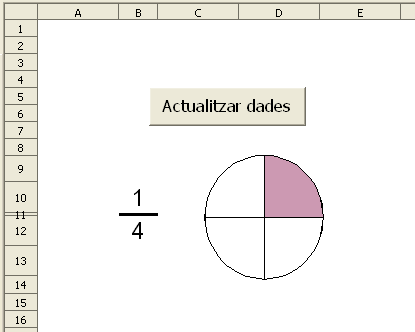

Presentació gràfica de l’activitat


Funcions que es fan servir en aquesta activitat


Objectiu de l’activitat
Expressar mitjançant un diagrama de sectors una fracció.

Desenvolupament de l’activitat
1. Obrir el fitxer M3 i canviar el nom de pel de M3P3 fracció gràfica
2. Escriure a la cel·la B10: =SI(A1=0;ALEATENTRE(1;9))
3. Alçada de la fila 11: 1mm
4. Color de fons de la cel·la B11: negre
5. Escriure a la cel·la B12: =SI(A1=0;ALEATENTRE(B10;9))

D’aquesta manera el denominador sempre serà igual o major que el numerador.
6. Escriure a la cel·la G2: =B10
7. Escriure a la cel·la G3: =B12
8. Escriure a la cel·la F3: =G2/G3
Representa el que es pren respecte la unitat (el cercle)
9. Escriure a la cel·la F2: =1-F3
Representa el que no es pren (la unitat menys el que es pren).
10. Fer un diagrama de sector amb les dades que hi ha a les cel·les F2 i F3
11. Escriure a la cel·la F4: =SI($B$12>=1;1;””)
12. Copiar la cel·la F4 a les cel·les del rang G4:O4 tenint en compte que després caldrà modificar el valor que hi ha després de l’igual augment-lo en una unitat fins arribar a 10. Exemple: cel·la F4: =SI($B$12>=1;1;””), cel·la F5: =SI($B$12>=2;1;””) …
D’aquesta manera s’obté un cercle amb les divisions corresponent al denominador de la fracció.
13. Fer un diagrama de sectors amb les dades que hi ha a les cel·les F4:O4
14. Escriure el número 9 a la cel·la B12 i observar que aquest últim diagrama es divideix en 9 parts. Després tornar a escriure a la cel·la B12: =SI(A1=0;ALEATENTRE(B10;9))
15. Fer que cada un dels sectors (els 10) d’aquest segon diagrama siguin transparents al 100%.
16. Fer que l’àrea d’aquest segon diagrama sigui transparent al 100%
17. Ubicar el primer diagrama en la següent posició:

  • posició x: 3,95
  • posició y: 3,20

18. Ubicar el segon diagrama en la següent posició:

  • posició x: 3,95
  • posició y: 3,20

D’aquesta manera se superposen els dos diagrames. Respecte als colors que han de tenir els gràfics, haurien de ser només dos colors. Per al primer diagrama el color blanc i un de diferent. Per al segon digrama, tots els sectors del diagrama han de ser tranparents al 100%. La qüestió dels colors és personal, per tant es fa com a un li sembla que és més expressiu. Situar els diagrames on es cregui convenient tenint en compte que tots dos diagrames han de tenir la mateixa posició (x, y) i la mateixa mida (amplada i alçada).
19. Fer una macro amb la següents funcions:

  • Fer que la cel·la A1 tingui el valor de 0.
  • Que la cel·la A2 rebi el focus.

20. Protegir les cel·les que convingui.
21. Ocultar les cel·les que convingui.
22. Validar la cel·la A1 per al valor 0.
23. Comprovar que l’activitat funcioni correctament.
24. Desar el fitxer M3
