Aplicacions didàctiques del full de càlcul

Es tracta que construiu la gràfica que mostri com varia la intensitat de camp en els punts entre dues càrregues Q1 i Q2 situades a un metre de distància.

La fórmula que determina aquest valor és



on x és la distància del punt on el vol calcular el valor del camp, a la primera càrrega i, evidentment, 1-x la distància a la segona càrrega. el valor de la constant és

En la representació gràfica atendreu a les següents consideracions

• La intensitat de camp elèctric és un vector, però com treballareu al llarg d’un segment, només considerareu el mòdul, tot i prescindint de la direcció
• Com només ens interessa la forma gràfica, prescindireu del valor de la constant, ja que es pot considerar com un valor d’escala de la representació gràfica

• Prepareu dues cel·les on escriureu els valors de les càrregues (positius o negatius)

• Empleneu una columna amb una vintena de valors equidistants entre 0 i 1, però sense que incloguin aquests per evitar errors en el resultat de les fórmules. Recordeu el que s’explicava a la Pràctica 5
• Definiu les àrees de dades X (la taula de dades del punt anterior), carrega1 (el valor de Q1) i carrega2 (el valor de Q2). En aquest cas no es poden utilitzar Q1 ni Q2 com a noms d’àrees ja que coincideixen amb referències a cel·les del full.
• En la columna de la dreta inseriu la fórmula de la intensitat de camp
  =ABS(carrega1/x^2-carrega2/(1-x)^2)

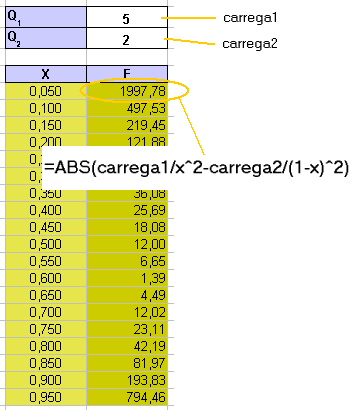

• Copieu la fórmula a la resta de cel·les de la columna. El resultat hauria de ser semblant a aquest



• Seguiu les pautes de la Pràctica 5

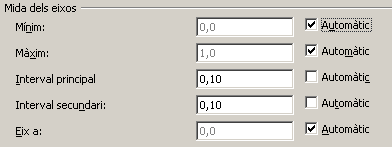

• En aquest gràfic no necessiteu afegir eixos secundaris; només haureu de definir el format, quant a l’escala de l’eix X, tal com podeu veure en la imatge

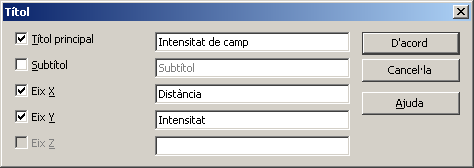

• Amb l’opció de menú Insereix | Títol definiu els els títols dels eixos tal com veieu en la figura


• Podeu fer mostrar només dos decimal als valors X de la taula perquè els valors que apareixen a l’eix X del gràfic siguin llegibles (premeu F9 per forçar l’actualització del diagrama)

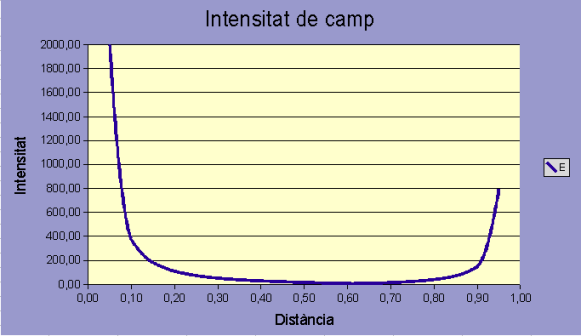

• El resultat final s’ha de semblar al següent:


• Deseu el resultat amb el nom P6M2 que haureu d’enviar al tutor/a juntament amb els exercicis del mòdul.
