  IrYdium Chemistry Lab
Laboratori bàsic. Preparació de dilucions


L'objectiu d'aquesta pràctica és conèixer el laboratori bàsic Virtual Lab de The Chem Collective i valorar-ne l'aplicació didàctica en la preparació i l'anàlisi de pràctiques de batxillerat.

El Virtual Lab és un applet que permet simular experiències de laboratori i també crear i modificar activitats. En aquesta pràctica l’utilitzareu per simular la preparació d’una dissolució.

Es pot treballar en línia o descarregar una versió del laboratori al disc dur de l’ordinador per treballar en local. Està traduït a diverses llengües i es pot utilitzar gratuïtament.

Aneu a l’apartat Run the Virtual Lab from the web per treballar en línia i seleccioneu la versió en català.

http://www.chemcollective.org/vlab/vlab.php?lang=ca


Desenvolupament de la pràctica

Pràctica
1) Visita al Vlab i preparació d’una solució diluïda

Acabeu d’incorporar-vos al vostra lloc i la vostra funció és preparar el laboratori perquè un grup d’estudiants faci pràctiques.
Us expliquen que es necessiten 500 ml de solució aquosa de NaOH 0,01 M. L’heu d’etiquetar indicant la concentració i la densitat. Es necessita amb urgència. Us haureu d’espavilar.

En entrar al laboratori, us trobeu amb la situació següent:

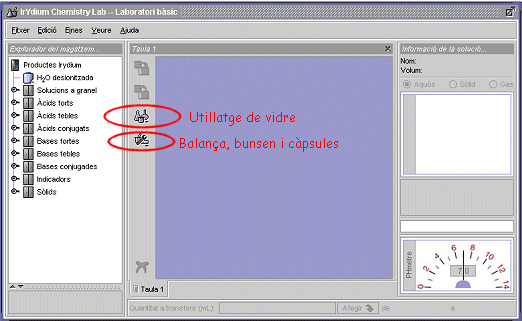

Laboratori bàsic

Imatge del laboratori bàsic de l'IrYdium Chemistry Lab

A l’esquerra, el magatzem de productes químics amb el bidó d’aigua desionitzada i els armaris per als diferents reactius. Un clic sobre una de les claus, i l’armari s’obre. Un altre clic sobre la clau, i l’armari es tanca.

Al centre, la taula de treball, i a la dreta, uns panells donen informació sobre les solucions que es preparen o es troben seleccionades a la taula de treball.

Trobeu el protocol següent:

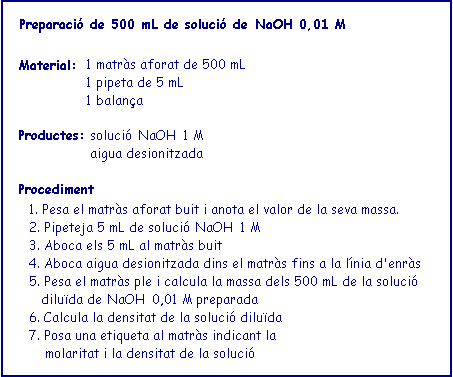

Protocol per preparar la solució

Heu tingut sort, i no us cal fer càlculs. Ja us podeu posar en marxa.

Obriu el desplegable de l’utillatge de vidre i arrossegueu el matràs aforat de 500 ml i la pipeta de 5 ml cap a la taula. Obriu l’altre desplegable i agafeu la balança. Aneu cap al magatzem, obriu l’armari dels àcids forts i preneu l’ampolla de la solució de NaOH 1 M cap a la taula. No oblideu el bidó de l’aigua desionitzada. La taula ha de quedar més o menys així:

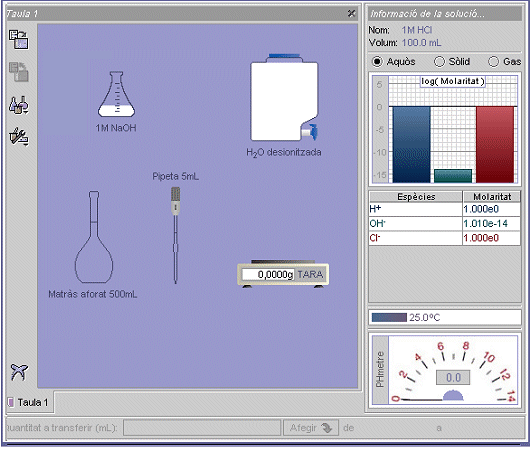

Taula de treball

Imatge de la taula de treball

Al panell de la dreta apareix informació sobre la solució seleccionada, el gràfic de les concentracions de les espècies presents a la solució, la concentració, la temperatura i el pH.

Ús de la balança

Col·loqueu el matràs sobre la balança i anoteu-ne la massa.
Observeu que la balança té la funció TARA que permet posar la balança a zero amb un objecte sobre el plat.

Apropeu la pipeta a l’erlenmeyer amb la solució NaOH 1 M.
En el camp de transferència escriviu 5 i feu clic a Treure.

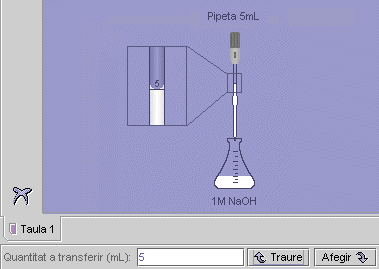

Extracció de líquid amb la pipeta

Extracció de líquid amb la pipeta

Apropeu la pipeta al matràs aforat, escriviu 5 en el camp de transferència i feu clic a Afegir.

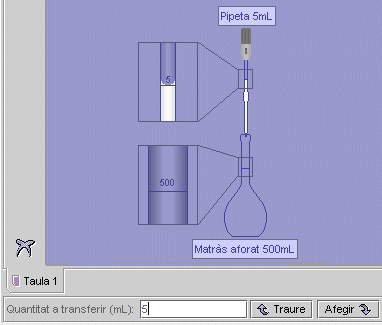

Abocament de líquid al matràs

Abocament de líquid al matràs

Separeu la pipeta i apropeu el bidó d’aigua desionitzada a la boca del matràs.
Escriviu en el quadre de transferència el volum d’aigua que s’ha d’afegir per preparar la solució diluïda i feu clic a Afegir.

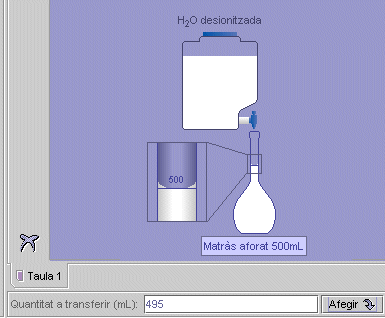

Dilució de la solució

Dilució de la solució

Peseu el matràs ple, preneu nota de la nova massa i calculeu la massa dels 500 ml de la solució diluïda. Calculeu també la densitat de la nova solució.

Seleccioneu el matràs i observeu que la concentració de Na+ i OH- és de 0,01 mol/l.

Cliqueu sobre el matràs amb el botó dret del ratolí i premeu l’opció Canviar nom.
Prepareu l’etiqueta amb la concentració i la densitat de la solució.

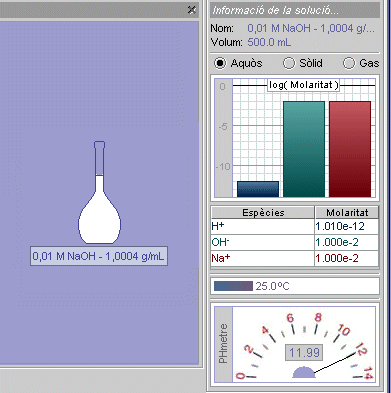

Concentració i densitat de la solució diluïda

Concentració i densitat de la solució diluïda

I ja està. Però no sortiu, que encara teniu temps i podeu aprofitar per conèixer millor el laboratori.

Pràctica

2) Altres opcions del laboratori i preparació d’una nova solució diluïda

Permet eliminar elements seleccionats de la taula de treball.

Permet portar cap a la taula un reactiu seleccionat del magatzem.

Al menú Veure, l’opció Temes permet canviar l’aspecte de la taula de treball.

Al menú Eines, l’opció Visualitzadors permet seleccionar els paràmetres que es mostraran en el panell informatiu.

Al menú Eines, l’opció Barra de transvassament permet seleccionar la forma de fer el transvassament de líquid d’un recipient a l’altre. Per defecte, està seleccionada l’opció Transvassament precís. Què passa si se selecciona l’opció Transvassament realístic?

Ho comprovareu ara mateix.

Obriu una nova taula de treball i prepareu 250 ml de solució 0,02 M de HCl a partir de la solució 1 M del magatzem. Feu els càlculs per determinar quin volum d’aquesta solució s'ha de pipetejar i, sobretot, seleccioneu l’opció Eines | Barra de transvassament | Transvassament realístic.

En acabar, no tanqueu el laboratori i responeu les preguntes següents:

  • Quina dificultat representa pipetejar un volum determinat de líquid amb aquesta opció de transvassament activada?

  • Creus que al laboratori podràs aconseguir un volum de líquid exacte?

  • És possible preparar una solució de HCl exactament 0,02 M?

  • Si vols conèixer la concentració exacta de la solució de HCl que has preparat, fes l’exercici 3 tot seguit, sense sortir del laboratori.

El Virtual Lab es pot utilitzar amb diferents objectius:

  • Preparar una sessió de laboratori
  • Analitzar una experiència en acabar una sessió de laboratori
  • Fer simulacions d’experiències sense risc
  • Plantejar i desenvolupar petites investigacions

  Programació de l'activitat

Programació
  • Requeriments de maquinari i de programari
    Es necessita un ordinador connectat a Internet per cada 2 alumnes i un navegador d’Internet. També podeu instal·lar el Virtual Lab als ordinadors. En tots dos casos, cal haver instal·lat el motor del Java.
  • Metodologia
    Es repartiran fulls amb la pràctica impresa. En primer lloc, i a més de les instruccions i dels passos que s'han de seguir per conèixer l’entorn i preparar la dilució, hi constarà l’adreça d’Internet per poder accedir al laboratori o bé la unitat de disc i el directori on es troba instal·lat.
    L’alumnat pot anar treballant amb autonomia mentre el professor/a atén els alumnes que presentin dificultats per interaccionar amb l’entorn virtual. A l’hora de fer els càlculs, recordarà els conceptes de concentració i de densitat d’una dissolució. Per acabar, es farà una posada en comú sobre el resultat aproximat dels valors calculats i la necessitat de fer un càlcul d’errors a l’hora de donar un resultat experimental. Els alumnes lliuraran el full completat.
  • Material per a l'alumnat
    El full amb les instruccions de la pràctica i estris d’escriptura (llapis o bolígraf).
  • Avaluació
    Es tindrà en compte l’actitud en el desenvolupament de l’experiència, l’habilitat de treball en l’entorn virtual, les intervencions en la posada en comú i les respostes recollides en el full de treball.
  • Temporització
    Dues hores de classe.

  Informació complementària

Informació complementària

Més informació sobre el Virtual Lab

El Virtual Lab va ser desenvolupat pel Chem Collective, un grup de professors, tècnics i estudiants del Carnegie Mellon University de Pittsburg, en l’entorn del projecte IrYdium.

El projecte irYdium es va iniciar l’any 1997 i desenvolupa programes educatius que poden ser integrats en cursos de química i es poden utilitzar en línia. El seu objectiu és elaborar recursos d’aprenentatge flexibles i interactius a través dels quals els estudiants d’educació secundària i superior puguin aproximar-se a la química adquirint una visió pràctica i científica d’aquesta ciència.

El Virtual Lab és una eina que proposa exercicis que es basen en simulacions plantejades amb la intenció de motivar l’alumnat. S’ha desenvolupat pensant en els estudiants i professors de batxillerat i universitaris interessats en la utilització i/o la creació d’activitats en línia per a l’ensenyament de la química, i és gratuït.



Hi ha versions en línia i per descarregar en diverses llengües, la més completa de les quals és l’anglesa: http://www.chemcollective.org/applets/vlab.php
