D73: Desenvolupament d'activitats educatives en l'entorn JClic

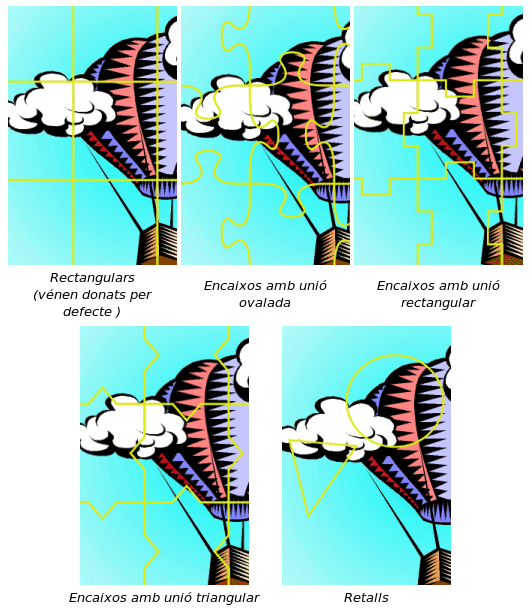

Les peces dels puzles poden tenir diferents formes: peces rectangulars, o bé amb encaixos que poden ser ovalats, rectangulars o triangulars. També es poden definir altres formes retallant parts de la imatge.

Les formes de les peces s’estableixen amb el generador de formes, triant des del menú de Selecció del tipus de generador de formes del plafó un dels 5 tipus d’encaixos.

Per defecte ve definit el rectangular, que no té cap opció per configurar. Aquest tipus de generador de formes és el més adequat per a puzles d’intercanvi o de forat.

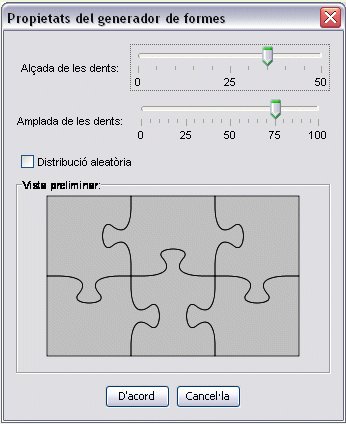

Als encaixos amb unions ovalada, rectangular i triangular es pot ajustar la forma de les peces activant la finestra Propietats del generador de formes amb el botó .

Des d’aquesta finestra es poden determinar l’alçada i l’amplada de les dents i establir si es vol o no l’opció de distribució aleatòria. Si aquesta casella no està marcada, la forma de les peces és la mateixa a totes les activitats, segons uns patrons establerts. Si està marcada la posició de les dents es combina aleatòriament donant peces de formes diferents.

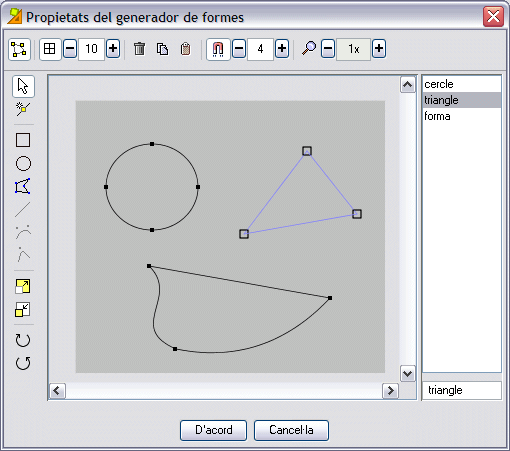

Un cas a part és el tipus de generador de formes anomenat Retalls. Aquesta eina permet definir peces amb diverses formes. Poden ser formes geomètriques predefinides (rectangles i el·lipses), però també permet dibuixar polígons i transformar les línies rectes d’aquests en corbes.

Aquesta eina permet, per exemple, resseguir àrees concretes d’una imatge per convertir-les en peces d’una activitat. També disposa d’eines d’edició per copiar, enganxar, girar o contreure i expandir.

En aquest document s’ha parlat del generador de formes en relació als puzles, però també es pot utilitzar en activitats d’associació, exploració, identificació o informació.

L’objectiu d’aquesta pràctica és crear un puzle de modalitat doble amb les peces definides amb l’opció Retalls del generador de formes.

Per fer aquesta pràctica necessitareu els fitxers casa.jpg i fonscasa.jpg que es troben a l’arxiu modul3.zip.

Poseu en marxa el JClic Autor i obriu el projecte modul2.jclic.zip.

Aneu a la pestanya Mediateca i, amb el botó , afegiu els recursos casa.jpg i fonscasa.jpg

Aneu ara a la pestanya Activitats i feu clic sobre el botó per afegir una nova activitat al projecte del tipus Puzle doble; anomeneu-la puzle3.

Activeu la pestanya Plafó. Feu clic al botó i, de les imatges que teniu a la mediateca, seleccioneu casa.jpg. Confirmeu l’operació amb el botó D’acord.

Desplegueu el menú Selecció del tipus de generador de formes del plafó i seleccioneu el tipus Retalls.

Aquest tipus de generador de formes és diferent als altres.

A la pràctica 1 d’aquest mòdul heu treballat amb l’opció Encaixos amb unió ovalada, que té les mateixes opcions i segueix el mateix procediment que els encaixos amb unió rectangular i triangular. L’opció Retalls és un cas a part. Aquí treballareu amb algunes eines bàsiques.

Un cop seleccionada l’opció Retalls, fixeu-vos que al plafó la imatge ha deixat d’estar dividida en peces. Les peces del puzle les heu de crear des la finestra de Propietats del generador de formes.

Cliqueu sobre el botó que hi ha a la dreta del menú Selecció del tipus de generador de formes del plafó per accedir-hi.

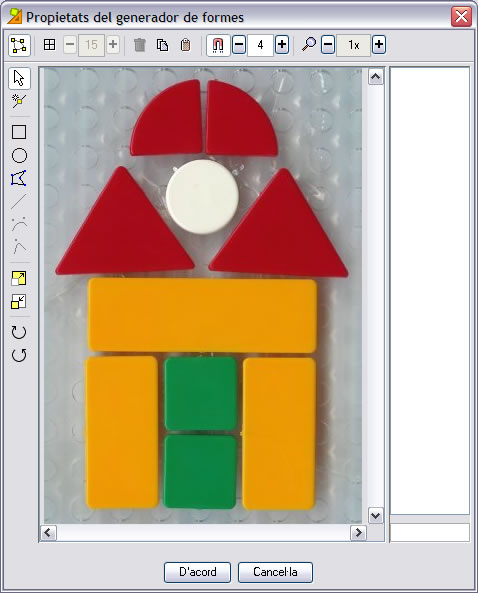

Aquesta finestra conté les eines per retallar les formes de la imatge que es convertiran en peces del puzle.

• Seleccioneu l’eina per dibuixar el·lipses . Dibuixeu una rodona que coincideixi amb la peça rodona de la imatge.
  Un cop dibuixada es pot ajustar la mida estirant els punts que la delimiten.També es pot moure arrossegant-la amb el ratolí.

  Un cop dibuixat el primer retall fixeu-vos que a la columna de la dreta apareix el nombre 0. Aquest nombre correspon al primer retall que heu fet. Apareixerà un nombre per a cada retall i per treballar-los posteriorment els haureu de seleccionar des d’aquí. El retall seleccionat es veurà de color blau i els punts que el delimiten estaran marcats amb quadrats més grans.

• Trieu ara l’eina per dibuixar rectangles i dibuixeu un retall que coincideixi amb una de les peces quadrades i un altre en una de rectangular. Ajusteu-los de la mateixa manera que la rodona.

• Seleccioneu l’eina per dibuixar polígons . Resseguiu la forma d’una de les peces triangulars. Ajusteu-la de la mateixa manera que els anteriors.
  Amb aquesta mateixa eina feu un retall que s’ajusti a la peça que té forma d’un quart de cercle.

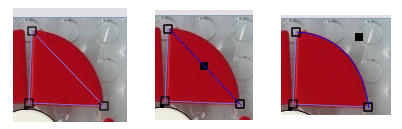

  • Dibuixeu un triangle.
  • Seleccioneu el costat que ha de ser rodó i feu clic sobre l’eina que us ajudarà a convertir la recta en corba.
  • Estireu el quadrat negre que ha aparegut a la recta fins que tingui la forma desitjada.

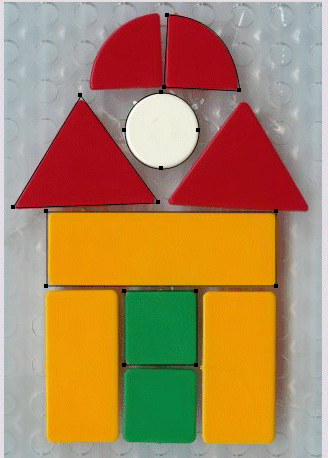

Un cop dibuixats els 5 retalls confirmeu amb D’acord i torneu al plafó on teniu la imatge amb els retalls, és a dir les peces del puzle, definits.

Proveu l’activitat amb el botó .

Tanqueu la finestra de proves per tornar al JClic Autor.

Feu clic sobre el botó Estil del plafó i feu que el Color d’estat inactiu sigui blanc.

Marqueu l’opció Vora del plafó i des de la finestra d’Estil augmenteu una mica el gruix, per tal que les peces quedin més delimitades.

Aneu a la pestanya Finestra. Feu que el color de fons de la finestra de joc també sigui blanc. D’aquesta manera es veuran les peces que heu retallat però no la forma dels retalls al plafó B.

Feu clic al botó Imatge de la finestra principal i seleccioneu fonscasa.jpg. Marqueu l’opció En mosaic i, d’aquesta manera, la imatge es repetirà fins omplir tota la finestra principal.

Si voleu podeu posar missatges.

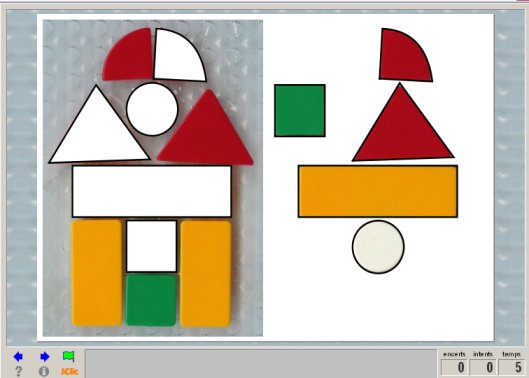

L’aspecte de l’activitat ha de ser semblant a aquest.

Torneu a comprovar el funcionament de l’activitat des de la finestra de proves amb el botó .

Tanqueu la finestra de proves i deseu el projecte.
