Elaboració
de la taula
- Seleccioneu un nou full del llibre MODUL3. Anomeneu-lo Piràmide.
- Introduïu-hi el contingut de les finestres següents a B1:B20
i C1:C20, respectivament.
- Entreu la fórmula =SUMA(B2:B20) en la celˇla B22.
Copieu-la sobre la celˇla C22.
- Seleccioneu el rang A2:A20 i, amb el botó dret del ratolí, accediu a Formata les cel·les... | Nombres i selecciona la Categoria de Text. D'aquesta manera, tot el que entreu en aquest rang serà considerat com a text.
- Entreu en el rang A2:A20 els rètols de les edats que podeu
veure a l'esquerra de la piràmide i que podeu copiar de la finestra següent:
- Entreu en la celˇla D1 la fórmula =-B1, i en D2 la fórmula =-B2. Copieu aquesta última fórmula
sobre la regió D3:D20.
- Desactiveu la visió de la quadrícula.
- Els continguts de les columnes A i D són auxiliars i els necessiteu
per poder representar correctament el gràfic. Com veureu
més endavant, els podeu amagar amb un canvi de color de la font.
- Elaboració del gràfic
- Seleccioneu el rang A1:A20, premeu la tecla Control i, sense deixar-ho de fer , seleccioneu també el rang C1:D20. Haureu fet una selecció múltiple de rangs. Ho feu així perquè les dades masculines expressades en nombres negatius quedin representades per les barres de l'esquerra, i les femenines, amb nombres positius, per les barres de la dreta.
- Activeu el menú Insereix | Diagrama, o
bé feu clic al botó d'assistent dels gràfics
 .
- En la finestra que surt,
assegureu-vos que estiguin seleccionades les opcions La primera fila com a etiqueta i La primera columna com a etiqueta. Premeu Següent.
- En la segona finestra, trieu com a tipus de gràfic de Barres (quart de la primera fila), Dades en Columnes i Mostra els elements de text en la visualització prèvia. Premeu Següent.
- En la tercera finestra, trieu la variant Apilat (la segona), pensant en la superposició de les dades dels homes i de les dones. Desactiveu totes les Línies de quadrícula. Premeu Següent.

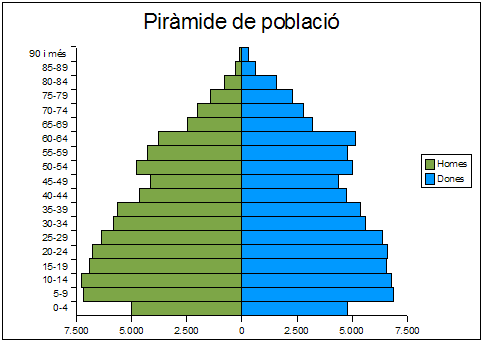

- En la quarta finestra, entreu com a títol principal Piràmide de població. La llegenda ha de restar activa. Premeu Crea.
- Heu de procurar que el gràfic ocupi, aproximadament, el rang D2:I20.
- A continuació, comencen les modificacions.
- Seleccioneu l'eix horitzontal i, amb el botó dret del ratolí, accediu a Propietats de l'objecte | Etiqueta. Deixeu desactivades les dues opcions de Flux de text. En la fitxa Caràcters, feu que la lletra tingui mida 8. Premeu D'acord.
- Seleccioneu una de les barres de l'esquerra (dels homes), de manera que quedin seleccionades totes les del mateix color. Premeu el botó dret del ratolí per accedir a Propietats de l'objecte | Opcions. Entreu un 0% d'Espaiat per tal que les barres es toquin. Accediu a la fitxa Àrea i trieu un color com el de la figura. Premeu D'acord.
- Amb un procediment semblant, podeu triar un altre color per a les barres de la dreta.
- Seleccioneu l'eix horitzontal i, amb el botó dret del ratolí, accediu a Propietat de l'objecte | Nombres. Desactiveu l'opció Format de la font. Heu de tenir seleccionada la Categoria Número. Trieu una de les últimes opcions de Format on es veu que els nombres negatius sortiran com a positius (sense signe). Això ho feu per tal que a la numeració d'aquest eix corresponent a les barres de l'esquerra no hi figurin nombres negatius. Si no trobéssiu aquest format, entreu el codi #.##0;[BLACK]#.##0 a la casella de Codi de format i verifiqueu-lo prement el botó amb el senyal verd. Premeu D'acord.
- Cliqueu a l'interior de la finestra gràfica i, amb el botó dret del ratolí, accediu a Àrea del diagrama | Línies i trieu un Estil Continu per a la vora de la finestra.
- Seleccioneu els rangs A1:A20 i D1:D20 i accediu a Format | Cel·les... | Efectes de lletra. Trieu, de Color del tipus de lletra, el color blanc per tal que aquestes dades auxiliars restin invisibles.
- Deseu el llibre.
- Aquest resultat us pot servir com a plantilla per a futures piràmides
de població. Només cal que modifiqueu les dades de la població
i el gràfic es modificarà automàticament, mantenint
la forma actual.
|
