Elaboració de la taula
- Creeu un full nou i anomeneu-lo
Climes.
- Modifiqueu les mides de les columnes i de les files 1 i 5.
- Entreu els noms dels mesos en el rang D2:O2 i els rètols
de la columna C.
- Seleccioneu el rang B3:B4 i accediu a Format | Fusiona cel·les.
Accediu a Format | Cel·les | Alineament i trieu Centre a Horitzontal i Vertical. Premeu D'acord.
- Entreu el rètol a la cel·la que heu creat a partir del
rang B3:B4.
- Feu el mateix amb rang B6:B7.
- A continuació, heu d'entrar les dades del rang D3:O4.
Ho podeu fer directament pel teclat, o bé copiant-les de la finestra
següent:
- Feu el mateix amb les dades de D6:O7. Les teniu a la finestra:
- Desactiveu la quadrícula del full, si la teniu activada.

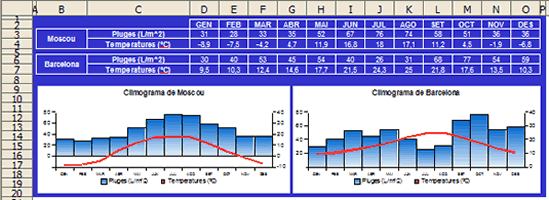

- Seleccioneu el rang A1:P20, accediu a Format | Cel·les | Fons
i trieu un color blau com el de la figura.
- Seleccioneu el rang B2:O7, accediu a Format | Cel·les | Efectes de lletra i trieu el color blanc. D'aquesta manera, els caràcters
sortiran de color blanc. Accepteu.
- Seleccioneu el rang D2:O2. Accediu a Format | Cel·les | Vores.
Trieu un estil de línia i el color blanc i, a continuació, premeu el quart botó de l'apartat Arranjament de línies Estàndard. Premeu D'acord.
- Feu el mateix amb els rangs B3:O4 i B6:O7.
Elaboració del gràfic de Moscou
- Seleccioneu el rang C2:O4.
- Activeu el menú Insereix | Diagrama, o
bé feu clic al botó d'assistent dels gràfics
 que trobareu a
la barra d'eines. El gràfic ha d'ocupar el rang B9:G20, aproximadament.
- En la primera finestra que surt, assegureu-vos que estiguin seleccionades les opcions La primera fila com a etiqueta i La primera columna com a etiqueta.
- En la segona finestra, trieu Dades en Files i el diagrama de Columnes (el tercer de la primera fila). Activeu, també, l'opció Mostra els elements de text en la visualització prèvia. Fixeu-vos que, per ara, el gràfic és només de columnes.
- En la tercera finestra, heu de triar la quarta variant, és a dir, el Diagrama combinat: Línies i columnes. Aquí, l'aspecte del gràfic ja s'assembla més a un climograma.
- En la quarta finestra, entreu el títol del diagrama Climograma de Moscou. Premeu Crea.
Tot seguit fareu les millores necessàries. Comenceu per canviar de lloc la llegenda:
- Seleccioneu la llegenda i accediu, amb el botó dret del ratolí, a Propietats de l'objecte | Posició. Trieu la posició Baix. En la fitxa Vores, trieu l'estil Invisible. Premeu D'acord.
Cal inserir un eix secundari relacionat amb la corba de temperatures:
- Amb el gràfic seleccionat amb doble clic, accediu a Insereix | Eixos i trieu l'opció de l'Eix Y secundari. Premeu D'acord.
- Seleccioneu la línia de temperatures i, amb el botó dret del ratolí, accediu a Propietats de l'objecte | Opcions i trieu Alinea la línia de dades a 2n eix Y. Accediu a la fitxa Línia i trieu un color vermell, una línia més gruixuda (més ampla) i, amb el botó Selecciona..., trieu l'opció Sense icona. Premeu D'acord.
- Seleccioneu l'eix secundari i, amb el botó dret, accediu a Propietats de l'objecte | escala. Modificareu l'escala de l'eix de les temperatures fins a la meitat de l'altre eix. Feu, doncs, que el Mínim sigui -10, el Màxim 40 i l'Interval principal 10. Premeu D'acord.
A continuació, haureu de modificar l'escala de l'eix principal:
- Seleccioneu l'eix de la pluja i, amb el botó dret del ratolí, accediu a Propietats de l'objecte | Escala. Per mantenir la coherència entre les escales dels dos eixos, feu que el Mínim sigui -20, el Màxim 80 i l'Interval principal 20. Premeu D'acord.
Tot seguit fareu que les columnes (barres verticals) es toquin:
- Seleccioneu una de les barres verticals i quedaran totes seleccionades. Amb el botó dret del ratolí accediu a Propietats de l'objecte | Opcions. Feu que l'espaiat sigui 0.
- Ja que esteu en aquesta opció, podeu aprofitar per canviar l'aspecte de les barres. Accediu a la fitxa Àrea i trieu un color blau. En la fitxa Transparència, activeu l'opció Gradació. Premeu D'acord.
Acabeu els detalls estètics restants, com ja ho heu fet en pràctiques anteriors:
- Feu que les línies horitzontals siguin invisibles (Propietats de l'objecte | Línia | Estil | Invisible).
- Feu que el títol principal estigui en negreta i amb una lletra de mida 10 (Propietats de l'objecte | Caràcters... ).
- Feu que els rètols de la llegenda i dels eixos tinguin una lletra de mida 8 ( Propietats de l'objecte | Caràcters... ).
Per acabar aquest gràfic, podeu fer l'últim detall. Observeu
que, en l'eix vertical esquerre (el de les pluges), l'escala va de -20
a 80. Aquest -20 no té cap sentit, però s'ha de posar perquè
la relació entre les escales dels dos eixos sigui correcta. A continuació,
us presentem una manera de "tapar" aquest -20:
- Amb la finestra gràfica seleccionada amb doble clic, accediu a Insereix | Títol.... Activeu l'apartat Subtítol i entreu quatre espais en blanc com a Subtítol. Premeu D'acord.
- El subtítol que heu creat servirà per tapar el nombre negatiu.
Seleccioneu-lo i premeu el botó dret del ratolí.
Accediu a Propietats de l'objecte | Àrea i seleccioneu un color blanc. D'aquesta manera, el
fons del títol no és transparent. Premeu D'acord.
- Arrossegueu aquest fals subtítol fins a tapar el -20.
- Deseu el llibre.
Elaboració del gràfic de Barcelona
Per elaborar el climograma de Barcelona podeu aprofitar part de la feina feta. Si voleu veure una animació amb tot el procés, cliqueu aquí  .
- Seleccioneu amb un sol clic (no amb el doble clic habitual) la finestra gràfica del climograma de Moscou.
- Amb el botó dret del ratolí accediu a l'opció Copia.
- Cliqueu a l'alçada de la cel·la H9 i, amb el botó dret del ratolí, trieu l'opció Enganxa.
Amb aquestes accions heu fet una còpia del gràfic anterior. És clar que haureu de modificar la selecció de dades inicials, de manera que el climograma correspongui a les dades de Barcelona i no de Moscou:
- Seleccioneu amb sol clic (aquí tampoc no s'ha de fer doble clic) la còpia.
- Amb el botó dret, accediu a l'opció Modifica l'àrea de dades.
En la finestra que haurà sortit, encara hi figura la referència $Climes.$C$2:$O$4 de les dades de Moscou. S'hauran de canviar:
- Amb la referència $Climes.$C$2:$O$4 seleccionada, accediu al rang C2:O2 i seleccioneu-lo. Observareu que en la casella Àrea de la finestra que s'havia obert apareix la referència a la selecció feta $Climes.$C$2:$O$2.
- Escriviu un punt i coma (;) a continuació d'aquesta referència i, tot seguit, acabeu de seleccionar les dades de Barcelona, és a dir, el rang C6:O7. Observeu que ara l'Àrea seleccionada és $Climes.$C$2:$O$2;$Climes.$C$6:$O$7, que és la correcta. Premeu Crea.
Ara haureu de fer tots els canvis necessaris per tal que el diagrama sigui correcte:
- Feu un doble clic per seleccionar la última finestra gràfica feta.
- Canvieu el títol principal, fent un doble clic a sobre i canviant la paraula Moscou per Barcelona.
- Seleccioneu l'eix vertical de l'esquerra i, amb el botó dret del ratolí, accediu a Propietats de l'objecte | Escala. Feu que el valor mínim ara sigui 0. Premeu D'acord.
- Feu el mateix amb l'altre eix vertical.
- Deseu el llibre.
|
