 Mòdul 2
Dibuix tècnic amb l'AutoCAD
  Pràctica
1
2
3
4
1
1
1

Exercicis
Exercicis



L'objectiu d'aquesta pràctica és conèixer l'ús de l'ordre Gira i definir el format d'un plànol tècnic amb les ordres Rectángulo i Polígono ja conegudes.

  Construcció d'un format de treball (I)

  Construcció del format i el caixetí

Pràctica

Seguireu amb l'exercici iniciat en la pràctica 6. Obriu l'arxiu amb el nom m2_pr04.dwg.

Creeu la capa Format 0.35 amb les característiques de la figura 1, escolliu-la com a capa actual de treball i desactiveu la resta de capes.


Imatge

Figura 1

Pràctica

Ara dibuixeu un Rectángulo amb punt inicial a les coordenades 0,0 i les mides d'un A4 vertical (210 x 297) com el de la figura 2.



Per fer-ho, seguiu les instruccions següents:

Executeu l'ordre Rectángulo i l'AutoCAD dóna el missatge:
Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]
Introduïu els valors 0,0 i premeu Retorn.
Precise esquina opuesta o [Cotas]:
Introduïu C i premeu Retorn.
Precise longitud para rectángulos:
Introduïu el valor 210 i premeu Retorn.
Precise altura para rectángulos:
Introduïu el valor 297 i premeu Retorn.
Precise esquina opuesta o [Cotas]:
Designeu amb el ratolí quina posició ocuparà el rectangle.


Imatge

Figura 2

Atenció !

Fixeu-vos que la Rejilla omple la totalitat de l'A4. Si això no passa al vostre dibuix, utlitzeu l'ordre Limites introduint-la per teclat i l'AutoCAD dóna el missatge:
Precise esquina inferior izquierda:
Cliqueu a la cantonada inferior esquerra del rectangle.
Precise esquina superior
Cliqueu a la cantonada superior dreta del rectangle.

Ara ja tindreu el mateix entorn de treball que el d'aquesta pràctica.

Pràctica

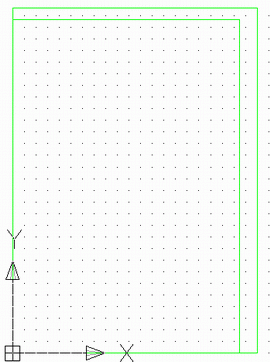

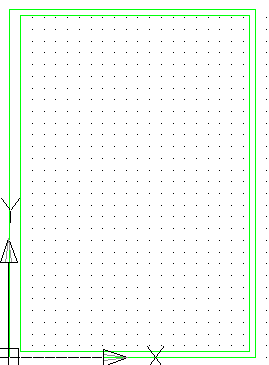

Dibuixeu un Rectángulo amb punt inicial a les coordenades 0,0 i les mides del marge d'un A4 (195 x 287) vertical com el de la figura 3.



Per fer-ho, seguiu les instruccions següents:

Executeu l'ordre Rectángulo i l'AutoCAD dóna el missatge:
Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]
Introduïu els valors 0,0 i premeu Retorn.
Precise esquina opuesta o [Cotas]:
Introduïu el valor C i premeu Retorn.
Precise longitud para rectángulos:
Introduïu el valor 195 i premeu Retorn.
Precise altura para rectángulos:
Introduïu el valor 287 i premeu Retorn.
Precise esquina opuesta o [Cotas]:
Designeu amb el ratolí quina posició ocuparà el rectangle. Trieu la posició superior dreta.



Imatge

Figura 3



Ara centrareu el marge interior.

Seleccioneu l'ordre Desplaza. L'AutoCAD dóna el missatge:
Designe objetos:
Seleccioneu el rectagle interior i premeu Retorn per indicar que no voleu seleccionar cap entitat més.
Tot seguit, l'AutoCAD dóna el missatge:
Precise punto base de desplazamiento:
Cliqueu al punt 0,0.
Precise segundo punto de desplazamiento o <usar primer punto como desplazamiento>:
Indiqueu la coordenada relativa @10,5.

El resultat el mostra la figura 4:


Imatge

Figura 4

Pràctica

Ara canvieu el color de la capa actual a Azul i dibuixeu un Rectángulo amb punt inicial a les coordenades 0,0 i les mides del caixetí d'un plànol. Feu-ho de la manera següent:

Executeu l'ordre Rectángulo i l'AutoCAD dóna el missatge:
Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]
Introduïu els valors 0,0 i premeu Retorn.
Precise esquina opuesta o [Cotas]:
Introduïu el valor C i premeu Retorn.
Precise longitud para rectángulos:
Introduïu el valor 170 i premeu Retorn.
Precise altura para rectángulos:
Introduïu el valor 60 i premeu Retorn.
Precise esquina opuesta o [Cotas]:

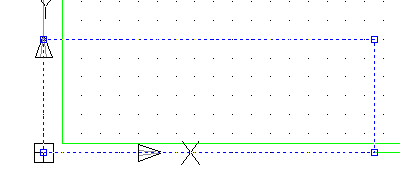

Designeu amb el ratolí quina posició ocuparà el rectangle, tal com mostra la figura 5:


Imatge

Figura 5

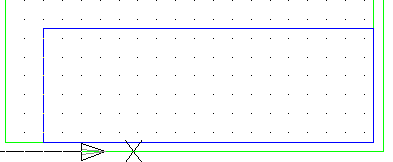

Centreu el caixetí:

Executeu l'ordre Desplaza. L'AutoCAD dóna el missatge:
Designe objetos:
Seleccioneu el caixetí i premeu Retorn per indicar que no voleu seleccionar cap entitat més.
Tot seguit, l'AutoCAD dóna el missatge:
Precise punto base de desplazamiento:
Cliqueu al vèrtex inferior esquerre del caixetí.
Precise segundo punto de desplazamiento o <usar primer punto como desplazamiento>:
Cliqueu al vèrtex inferior dret del marge del plànol.


Imatge

Figura 6

Atenció !
 Descomponeu el caixetí amb l'ordre Descomponer.

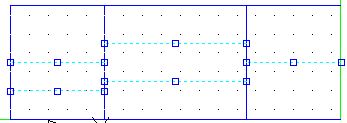

  Dibuixeu les línies horitzontals de la figura 7 a la mateixa capa ajundant-vos de l'ordre Divide i canvieu-los el color a Cián i el gruix a 0,25.


Imatge

Figura 7

Atenció ! Fixeu-vos que tot i estar en una capa amb un color i gruix prefixats, podeu seleccionar-ne d'altres.

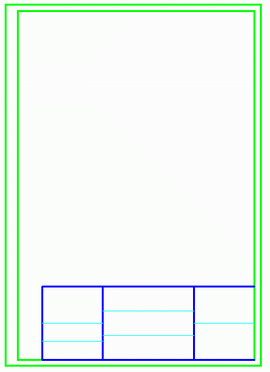

El resultat és com el que s'observa a la figura 8. Recordeu que heu de clicar a GLN per visualitzar-ho correctament.


Imatge

Figura 8

  Construcció d'un logotip dins del caixetí

Pràctica

Ara dibuixeu un Polígono amb punt inicial al punt mig del segment cian del quadre extrem dret, tal com mostra la figura 9.

Per fer-ho, seguiu els passos següents:

Executeu l'ordre Polígono i l'AutoCAD dóna el missatge:
Indique número de lados<4>:
Introduïu el valor 3 i premeu Retorn.
Precise centro del polígono o [Lado]:
Cliqueu en el punt mig del segment de la figura 9.
Indique una opción [Inscrito en el círculo/Circunscrito alrededor del círculo] <I>:
Introduïu el valor I i premeu Retorn.
Precise radio del círculo:
Introduïu el valor 20 i premeu Retorn.



Imatge

Figura 9

Pràctica

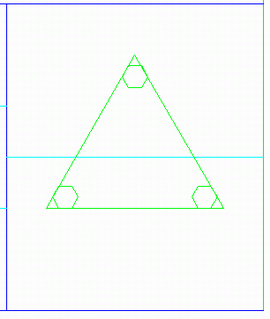

A continuació, executeu de nou l'ordre Polígono. L'AutoCAD dóna el missatge:
Indique número de lados<3>:
Introduïu el valor 6 i premeu Retorn.
Precise centro del polígono o [Lado]:
Cliqueu en qualsevol vèrtex del triangle de la figura 10.
Indique una opción [Inscrito en el círculo/Circunscrito alrededor del círculo] <I>:
Introduïu el valor I i premeu Retorn.
Precise radio del círculo:
Introduïu el valor 2,5 i premeu Retorn.

Fixeu-vos que no ha quedat a la posició definida en la figura 10; mitjançant l'ordre Desplaza mireu de posicionar-los tal com es mostra a continuació, i repetiu el procés amb els dos hexàgons restants:


Imatge

Figura 10

Pràctica

Executeu en l'ordre Línea i dibuixeu-ne una de punt mig de la línia cian a punt mig del costat de l'hexàgon.


Imatge

Figura 11

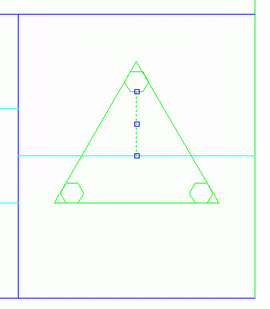

Mitjançant l'ordre Copia feu dues còpies del segment anterior en la mateixa posició. És a dir, hi haurà 3 línies superposades.

  Ordre de modificació Gira

Pràctica

Ara, mitjançant l'ordre Gira Imatge de la barra d'eines Modificar, posicioneu correctament els altres dos segments.

Seleccioneu l'ordre Gira. L'AutoCAD dóna el missatge:
Designe objetos:
Seleccioneu el segment i premeu Retorn per indicar que no voleu seleccionar cap entitat més.
Tot seguit, l'AutoCAD dóna el missatge:
Precise punto base:
Cliqueu al centre de gir, és a dir, en aquest cas el punt mig del segment cian.
Precise ángulo de rotación o [Referencia]:
Introduïu el valor 120 i premeu Retorn.

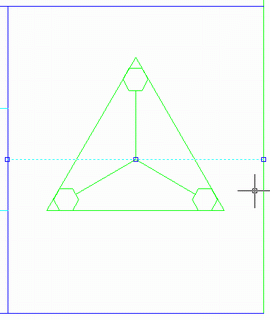

Repetiu el procés un altre cop, però amb un angle de -120 o bé 240 i ja tindreu la figura 12.


Imatge

Figura 12


Elimineu la línia cian horitzontal, tal com mostra la figura 13


Imatge

Figura 13


Executeu l'ordre Contorno, comproveu que estigui seleccionada l'opció Polilínea i cliqueu a Designar puntos.

Cliqueu a l'interior dels 3 espais que formen el triangle i les 3 línies.


Imatge
 Imatge Imatge

Figura 14


El programa genera 3 polilínies amb el contorn del dibuix. Aprofiteu aquestes 3 polilínies per generar 3 paral·leles interiors a una distància de 0,1.

Pràctica

Feu una Polilínea equidistant 0,1 unitats de la primera cap a l'interior mitjançant l'ordre Equidistancia Imatge (en el mòdul següent es veurà aquesta ordre amb més detall). Obtindreu el resultat de la figura 15.

Comando: eq
Precise distancia o [Punto a atravesar] <Punto a atravesar>: 0.1

  • Designeu l'entitat a la qual voleu obtenir paral·leles.

Designe objeto a desplazar o <salir>: la primera polilínia.

  • Indiqueu per quin costat voleu fer la paral·lela.

Precise punto en lado de desplazamiento: cliqueu a un punt interior de la polilínia.

Fixeu-vos que permet continuar fent paral·leles de la mateixa separació entre elles mentre no sortiu de l'ordre.

Designe objeto a desplazar o <salir>: la segona polilínia.

  • Indiqueu per quin costat voleu fer la paral·lela.

Precise punto en lado de desplazamiento: cliqueu a un punt interior de la polilínia.

Designe objeto a desplazar o <salir>: la tercera polilínia.

  • Indiqueu per quin costat voleu fer la paral·lela.

Precise punto en lado de desplazamiento: cliqueu a un punt interior de la polilínia.

Premeu Retorn per acabar l'ordre.

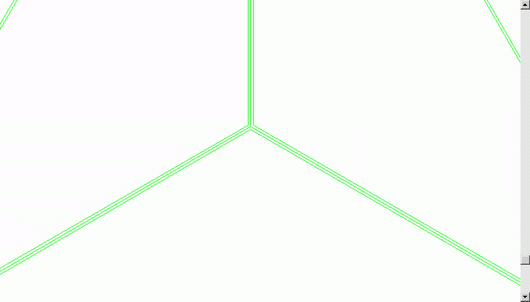

  Si feu servir l'ordre Zoom, podreu observar la resolució correcta d'aquest apartat.

Imatge

Figura 15

Atenció !
 És molt recomanable treballar amb la selecció cíclica d'elements mitjançant Ctrl + clic. A cada clic de ratolí queda seleccionada una entitat de les que estan sobreposades en el lloc on cliqueu.

Guardeu aquest arxiu amb el nom m2_pr06.dwg i sortiu del programa.
