d122. Mòdul 2. Dibuix tècnic amb l'AutoCAD.

Mòdul 2

Dibuix tècnic amb l'AutoCAD

Exercicis

	Per consolidar els coneixements adquirits durant el present mòdul, heu de fer els exercicis 1, 2 i 3. L'exercici 4 és optatiu.

	Exercici 1: construcció d'un caixetí personalitzat

	En aquest segon apartat, sereu lliures de dibuixar un caixetí personalitzat amb el vostre propi logotip i encabir-lo en un format A3 que també dibuixareu. Tindreu en compte: capes adients colors i gruixos de línia imatge que expressa el logotip normativa (separació de 10 mm als marges del paper i amplada màxima de 170 mm)

	Guardeu aquest arxiu amb el nom *identificador_m2_ex01.dwg*.

	Exercici 2: construcció de formes complexes

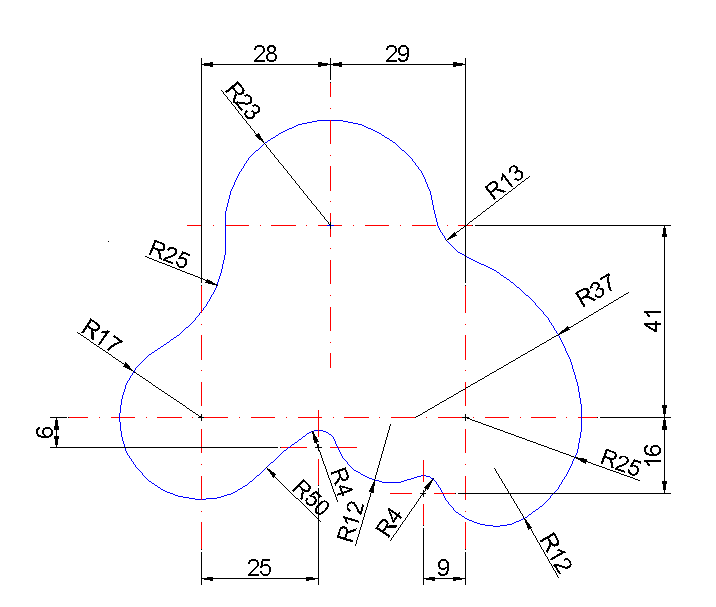

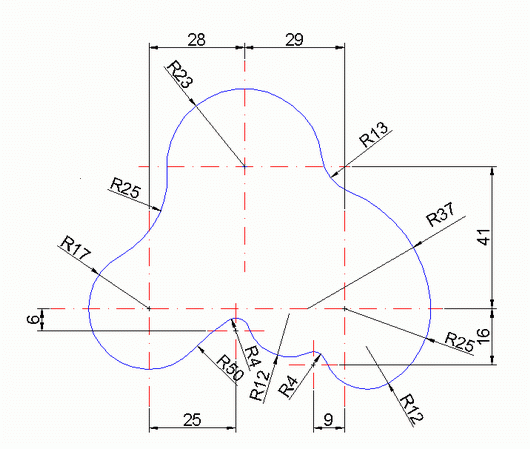

	En aquesta primera part de l'exercici heu de dibuixar de la figura 1 els aspectes següents: capes que considereu adient utilitzar. colors i tipus de línia. el contorn acotat de la figura convertit en polilínia/regió. els eixos No cal dibuixar: acotacions

	Figura 1

	Cliqueu a la imatge de la figura 1 amb el botó dret i seleccioneu l'opció Abrir vínculo en una ventana nueva per accedir a una visió ampliada de la figura.

	Guardeu aquest arxiu amb el nom *identificador_m2_ex02.dwg*.

	Ajuts visuals del procés a seguir per l'exercici: construcció de formes complexes

	El problema proposat és molt semblant a la construcció de la petxina de les pràctiques d'aquest mòdul. El procés pot ser diferent al proposat, però en cas de dubte, us servirà d'ajut el que s'exposa a continuació.

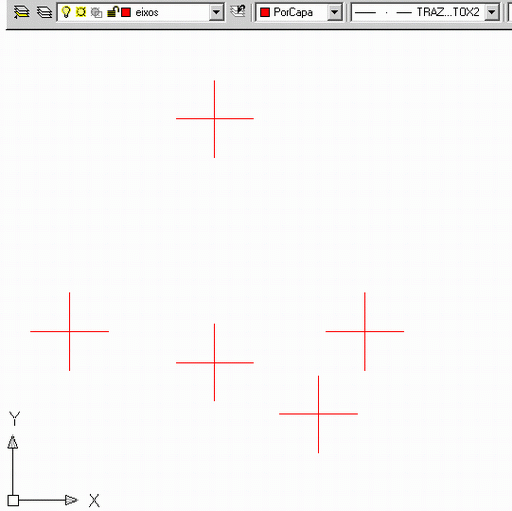

	En primer lloc, cal definir la situació dels eixos de la figura. És convenient crear la capa adient per dibuixar-los.

	Figura 2

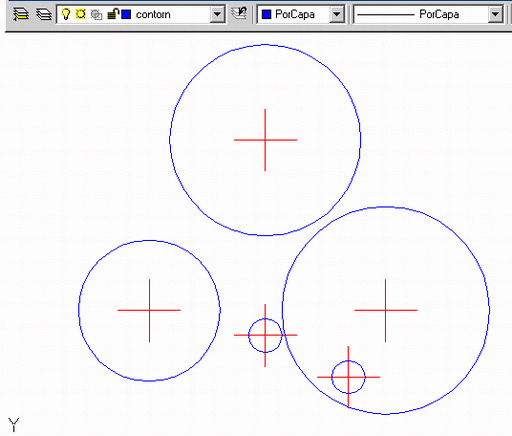

	Creeu una capa per definir el contorn de la figura i comenceu a dibuixar els cercles amb centre i i radi coneguts.

	Figura 3

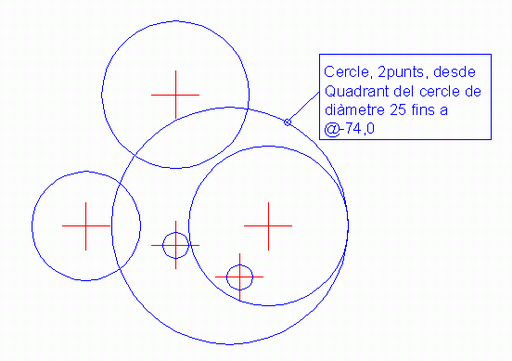

	Fixeu-vos que el següent cercle no té el centre definit però és fàcil determinar la seva localització. Sabeu que és tangent al de diàmetre 25 en l'horitzontal que passa pel diàmetre, per tant, el seu centre i diàmetre oposat també estaran en aquesta línia. Conegut un punt de pas, només cal definir l'altre extrem del cercle. Quan tingui un radi de 37, el seu diàmetre serà 74, com queda clar a la figura 4.

	Figura 4

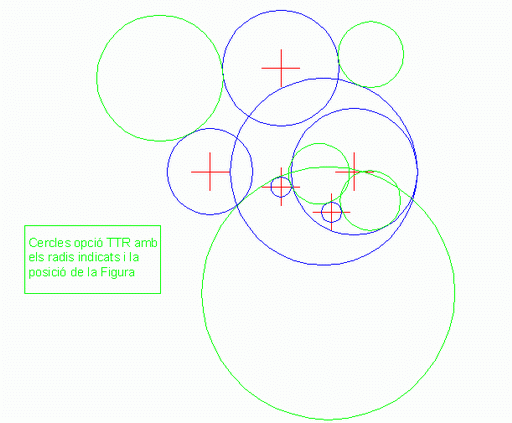

	A continuació, construïu tots els cercles tangents als anteriors amb l'opció cercle: tangent, tangent i radi. Recordeu que la posició del cercle dependrà del lloc del cercle escollit, per tant, penseu abans de triar els punts.

	Figura 5

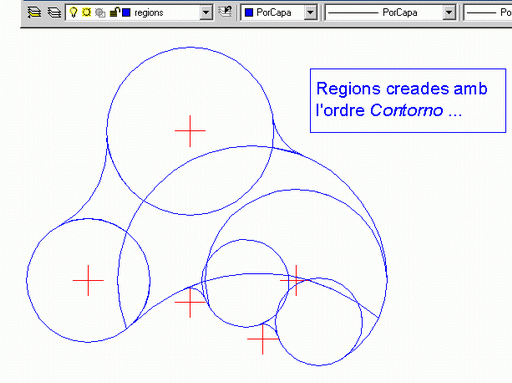

	Podeu crear les polilínies amb l'ordre Contorno, opció Polilínia, i després convertir-les en regions; o bé crear directament les regions amb l'ordre Contorno, opció Regió.

	Figura 6

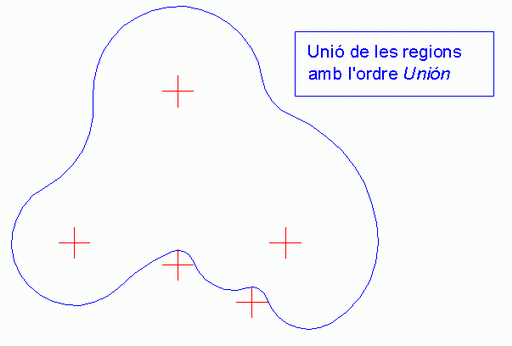

	Només us quedarà unir les diferents regions per obtenir la forma final.

	Figura 7

	Exercici 3: càlcul de propietats d'elements del dibuix

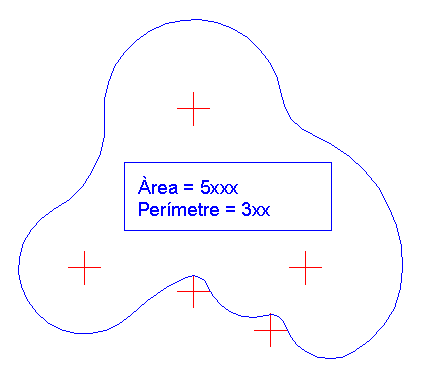

	En aquest quart apartat, heu de convertir la polilínia de l'exercici anterior en regió per fer-hi operacions de càlcul d'àrea, en cas que no ho haguéssiu fet. Es demana l'àrea de la polilínia de la figura 1. Indiqueu en el missatge al tutor/a l'àrea que heu calculat. A la figura 8 teniu una orientació que us permetrà comprovar si el resultat és correcte.

	Figura 8

	Guardeu aquest arxiu amb el nom *identificador_m2_ex03.dwg*.

	Exercici 4: construcció amb polilínies (opcional)

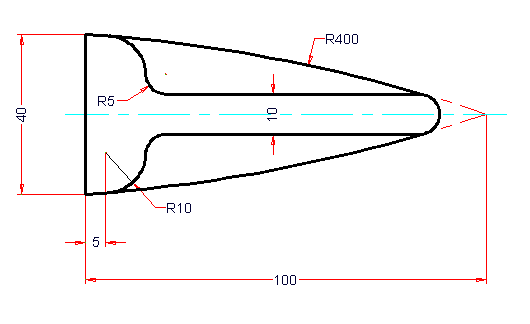

	En aquest exercici heu de dibuixar la figura 9 sense acotacions i convertir les polilínies en regions per fer-hi operacions de càlcul d'àrea. Es demanen les àrees de les diferents polilínies que es poden construir a la figura 9. Indiqueu-les en el missatge al tutor/a.

	Figura 9

	Guardeu aquest arxiu amb el nom *identificador_m2_ex04.dwg*.

	Exercicis per al tutor/a

	Envieu al vostre tutor els exercicis següents: *identificador_m2_ex01.dwg* *identificador_m2_ex02.dwg* *identificador_m2_ex03.dwg* *identificador_m2_ex04.dwg* (opcional) Indiqueu en el missatge l'àrea que heu calculat i espereu-ne els comentaris abans de començar el proper mòdul. Recordeu que heu de comprimir els documents amb el WinZip i enviar-los al vostre tutor/a.
