D122. Mòdul 2. Dibuix tècnic amb l'AutoCAD.

Mòdul 2

Dibuix tècnic amb l'AutoCAD

Pràctica

Exercicis

	L'objectiu d'aquesta pràctica és continuar veient algunes de les propietats més interessants de les polilínies, sobretot pel que fa a les seves possibilitats d'edició.

	Polilínies amb gruix

	Seguireu amb l'exercici de la pràctica 4. Obriu l'arxiu amb el nom m2_pr04.dwg i desactiveu la capa Eixos 0,25 des del triangle de la finestra desplegable de Propiedades de objetos.



	Seleccioneu la petxina i executeu l'ordre Descomponer perquè els components de la regió esdevinguin independents. A continuació, convertiu els arcs independents en una Polilínea amb el comandament Editar polilínea tal com heu après en la pràctica 2.

	Una de les diferències entre Línea i Polilínea és la possibilitat de tenir gruixos diferents en les parts que formen la Polilínea.

	Seleccioneu la petxina i executeu Editar polilínea. L'AutoCAD dóna el missatge: Indique una opción [Abrir / Juntar/ Grosor/ Editar vértices/ curVar/ Spline/ estadoPreviocurva/ generaTlínea/ desHacer]: Premeu E (Editar vértices) i veureu com queda seleccionat un vèrtex de la Polilínea.

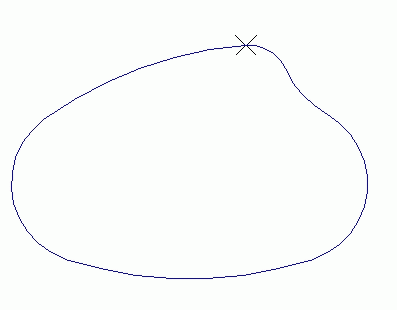

	Figura 1

	L'AutoCAD dóna el missatge: Indique una opción de edición de vértices [ sigUiente / Precedente / cortar/ Insertar / Desplazar / Regenerar / Alisar / Tangente / Grosor / Salir ]: <U>

	Les opcions Siguiente i Precedente us permetran desplaçar-vos d'un vèrtex a un altre segons la posició en la qual us trobeu dins del dibuix. Utilitzeu-les per situar-vos en el vèrtex de la figura 1.

	Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 1 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 2 i premeu Retorn. El resultat és el següent:

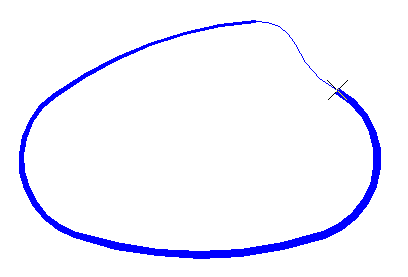

	Figura 2

	Utilitzeu les opcions Siguiente i Precedente per situar-vos en el vèrtex de la figura 2. Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 2 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 3 i premeu Retorn.

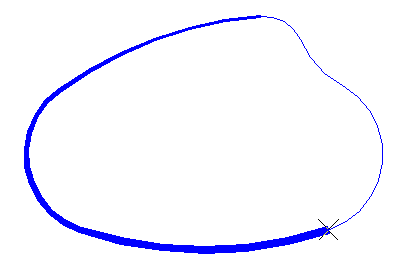

	Figura 3

	Utilitzeu les opcions Siguiente i Precedente per situar-vos en el vèrtex de la figura 3. Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 3 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 4 i premeu Retorn.

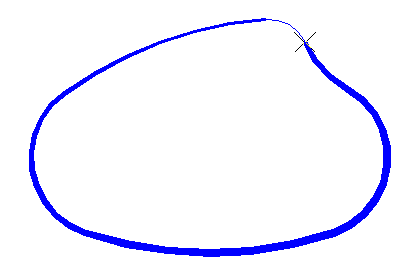

	Figura 4

	Utilitzeu les opcions Siguiente i Precedente per situar-vos en el vèrtex de la figura 4. Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 4 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 3 i premeu Retorn.

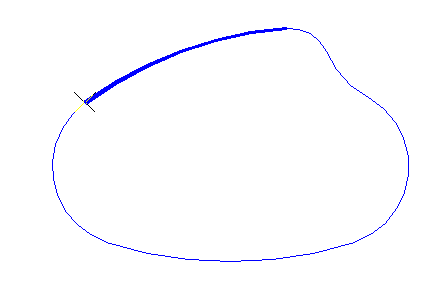

	Figura 5

	Utilitzeu les opcions Siguiente i Precedente per situar-vos en el vèrtex de la figura 5. Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 3 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 2 i premeu Retorn.

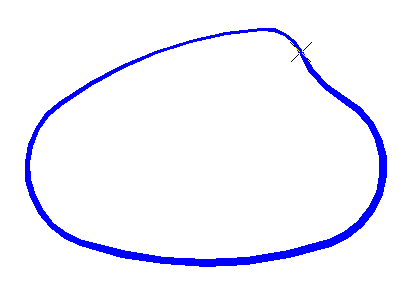

	Figura 6

	Utilitzeu les opcions Siguiente i Precedente per situar-vos en el vèrtex de la figura 2. Premeu G ( Grosor ) i L'AutoCAD dóna el missatge: Precise grosor inicial para el nuevo segmento <0.0000>: Introduïu el valor 2 i premeu Retorn. Precise grosor final del segmento siguiente <0.0000>: Introduïu el valor 1 i premeu Retorn.

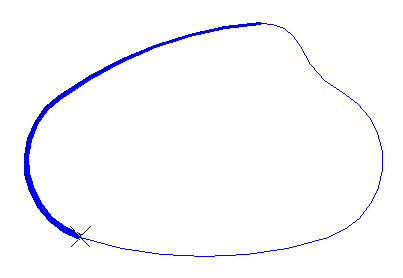

	Figura 7

	Heu aconseguit una Polilínea de gruix variable.

	Hi ha alguna limitació en aquesta opció. Els gruixos dels segments de la Polilínea no es mantenen quan l'entitat es descompon en parts independents atès que els gruixos van associats a la Polilínea, i quan els segments deixen de ser-ho perden la característica de gruix.

	Guardeu el resultat amb el nom m2_pr05.dwg i sortiu del programa.
