 Mòdul 8a
Utilització de l' Aula de Noves Tecnologies per a la Ciència
  Pràctica
1
2
3
4

Exercicis
Exercicis


  Objectius

Els objectius d'aquesta pràctica són:

  • Instal·lar el programa Interactive Physics.
  • Conèixer la interfície de treball.
  • Obrir tres simulacions de les que ja estan fetes i aprendre a arrancar-les, parar-les, reajustar-les i fer-les anar de quadre en quadre.

  Instal·lació del programa, descripció de la interfície i visualització de simulacions fetes

Instal·lació del programa



Cal inserir el CD-ROM a la unitat de CD. La pantalla d'instal·lació apareixerà automàticament i mostrarà les opcions:

  • Instal·lar el producte.
  • Conèixer els productes.


Si la pantalla no apareix automàticament, cal localitzar dins del CD-ROM l'arxiu Setup.exe per iniciar la pantalla d'instal·lació.
Serà necessari comptar amb un Nombre de sèrie vàlid per iniciar la instal·lació i, molt important, tenir el Manual de l'Interactive Physics, ja que el programa, la primera vegada que s'obre, demana una paraula del manual d'una manera aleatòria.

Descripció de la interfície

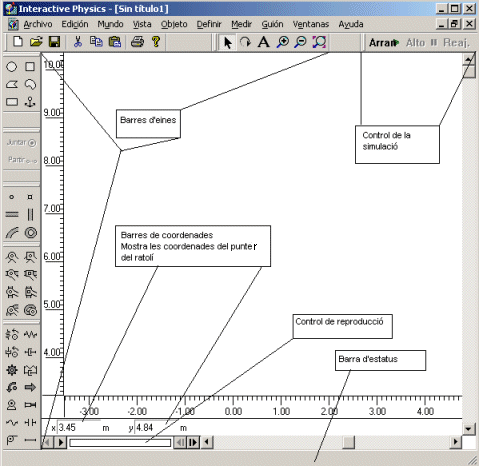

Quan s'obre l'Interactive Physics, la pantalla mostra una finestra en blanc, la descripció dels elements de la qual es troba a la figura següent: (La pantalla pot variar una mica en la versió 2004)


Pràctica Arrancar, parar i reajustar la simulació



Obriu el programa Interactive Physics; a l'opció del menú Archivo|Abrir seleccioneu dins del directori:

  • Per l'IP 2000: C:\Archivos de Programa\IP2000\PhysicsInvestigations(Spanish)\Collisions
  • Per l'IP2004: C:\Archivos de Programa\InteractivePhysics\PhysicsInvestigations(Spanish)\Collisions

l'arxiu Colisión elástica #1.ip; és una simulació corresponent a un xoc frontal elàstic de dues boles d'igual massa i dimensions, en la qual una està aturada i l'altra té velocitat.
Per posar en marxa el programa, cal prémer la icona del menú . Per parar la simulació, s'ha de prémer , i per tornar al començament, .
Poseu en marxa la simulació i practiqueu amb les tres funcions del control de la simulació.


Pràctica Fer anar la simulació amb el control de reproducció





Obriu l'arxiu Pendulo en una carriola.ip que hi ha en algú dels dos directoris següents, segons es tracti de la versió 2000 o 2004, respectivament:

C:\Archivos de Programa\IP2000\PhysicsInvestigations(Spanish)\Momentum.

C:\Archivos de Programa\InteractivePhysics\PhysicsInvestigations(Spanish)\Momentum.

Poseu en marxa la simulació, pareu-la i reajusteu-la tal com s'ha fet a l'apartat anterior.
Es pot fer anar la simulació cap endavant, cap enrere i parar-la amb els botons de l'esquerra del control de reproducció.






  •  Posa en marxa la reproducció cap endavant.
  • Para la reproducció.
  •  Posa en marxa la reproducció cap enrere.

    Feu pràctiques amb aquests botons del control de reproducció.
    		•

    Pràctica Fer anar la simulació quadre a quadre





    En moltes ocasions interessa analitzar la simulació en un quadre determinat, bé perquè es vol determinar la posició d'un objecte en aquest moment, bé perquè es vol conèixer el valor d'una determinada magnitud física o la longitud d'un vector en un quadre. Amb els botons de la dreta del control de reproducció es pot fer anar la simulació d'aquesta manera:

    - Obriu l'arxiu Energía del péndulo que hi ha a algú dels directoris:

    C:\Archivos de Programa\IP2000\PhysicsInvestigations(Spanish)\Energy.

    C:\Archivos de Programa\InteractivePhysics\PhysicsInvestigations(Spanish)\Energy.

    Feu el mateix que amb els arxius anteriors (arrancar, parar, reajustar, etc.).
    - En el control de reproducció feu clic repetidament a i observareu com la simulació avança quadre a quadre. Feu el mateix a i observareu com torna cap al principi.

    Podeu practicar més amb qualsevol de les simulacions que hi ha als directoris següents:

  • C:\Archivos de Programa\IP2000\PhysicsInvestigations(Spanish)
  • C:\Archivos de Programa\IP2000\PhysicsExperiments

    Per la versió IP2000, ò
    • C:\Archivos de Programa\InteractivePhysics\PhysicsInvestigations(Spanish)
    • C:\Archivos de Programa\InteractivePhysics\PhysicsExperiments,

    Per a la versió IP2004.
