Objectius




Els objectius d'aquesta pràctica són:

  • Aprendre a configurar una captació des del MultiLab amb la consola connectada a l'ordinador.
  • Fer una captació completa amb sensors de so.
  • Saber com s' editen les notes de prova del MultiLogPRO.

L' EQUIP MULTILOG I EL PROGRAMA MULTILAB
F. Enregistrament i transformació de dades



Heu vist fins ara el funcionament de la consola MultiLogPRO i del programa MultiLab. Vegeu a continuació com s' integren els dos elements, és a dir, com es fa l' enregistrament de dades amb la consola MultiLogPRO i com es transformen amb el programa MultiLab.

Per fer-ho, mesurareu, amb dos micròfons i un regle, la velocitat del so en l' aire.


Material i equipament



Equipament MultiLog

  • consola amb cable USB i adaptador AC-DC
  • 2 micròfons sensors MIC -2,5 + 2,5 V
  • 2 cables d'1,5 m
  • cable connector femella-femella



Material de laboratori

  • suports, nous i pinces
  • flexòmetre
  • diapasó o qualsevol objecte per emetre un so


Procediment


Muntatge de l' experiència


diapasó consola micròfon endollat a I/O-1         flexòmetre     micròfon endollat a I/O-2

  Seguiu les orientacions per muntar l' equip de captació tal com es veu a la fotografia.

  • Uniu dos cables d'1,5 m amb el cable connector femella-femella.
  • Endolleu un micròfon a cada banda dels cables.
  • Fixeu els micròfons amb un pinça i una nou damunt dels suports. També podeu enganxar els micròfons damunt la taula i al lloc corresponent amb cinta adhesiva o qualsevol altre mètode.
  • Separeu els micròfon 2 metres o més, si és possible.

Com més separats estan els micròfons més bons són els resultats.

  Configuració de l' equip

  1. Configuració del MultiLogPRO




  • Obriu el programa MultiLab .
  • Connecteu la consola a l'ordinador mitjançant el cable USB.
  • Premeu per engegar la consola.
  • Seleccioneu Configuració sistema i activeu el Mode: Auto ID.
  • Endolleu un micròfon al sòcol I/O-1 i l' altre al sòcol I/O 2, cliqueu a i aneu al menú Inici , on us indica que esteu a punt per Començar a enregistrar.

2. Configuració del MultiLab
  • Obriu el programa MultiLab i tanqueu totes les finestres menys la de gràfic.

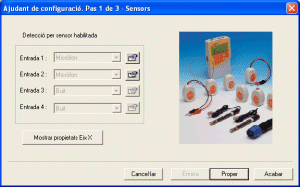

  • Feu clic a Configura ajudant de la barra d' eines principal i us apareixerà la pantalla corresponent al Pas 1 de 3 de l' Ajudant de configuració.
  • Us indica que a Entrada-1 i Entrada-2 hi ha connectat un micròfon.

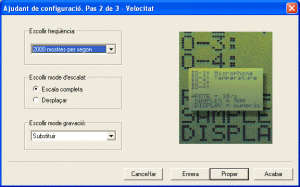

  • Premeu Proper i passareu a la pantalla corresponent al Pas 2 de 3 de l' Ajudant de configuració.

  • Seleccioneu Escollir freqüència i 2.000 mostres per segon.
  • Seleccioneu Escala completa a Mode d'escala.
  • Seleccioneu Substituir a Mode de gravació.

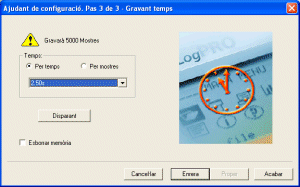

  • Premeu Proper i us apareixerà la pantalla corresponent al Pas 3 de 3 de l' Ajudant de configuració.

  • Seleccioneu Temps i Per temps.
  • Trieu 2,5 s i noteu que us indica que es gravaran 5.000 mostres.
  • Premeu Acaba i ja tindreu el sistema a punt per enregistrar dades.


El nombre de mostres de gravació totals es pot determinar amb la freqüència i el període segons la fórmula:

mostres de gravació totals = freqüència x període



Enregistrament i transformació de dades

  Captació de dades


  • Poseu en marxa la recol·lecció , i quan a la consola aparegui enregistrant, feu un soroll amb el diapasó sobre qualsevol altre objecte.
  • També podeu fer-ho amb les mans.

  • En acabar, premeu Para captació .

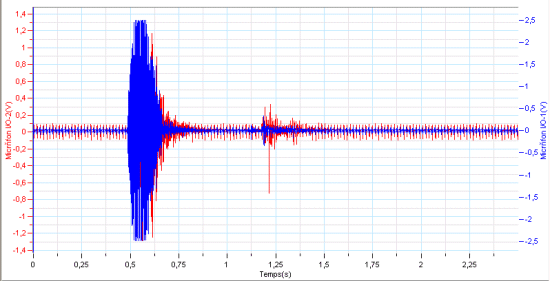

Heu d'obtenir un gràfic semblant a aquest:



  • Noteu que les dades en volts (V) del micròfon I/O-1apareixen en vermell sota les del micròfon I/O-2, que estan en blau.

  Transformació de les dades



Per poder mesurar el temps que triga el so a anar d'un micròfon a l' altre, cal seleccionar una àrea del començament de les gràfiques.

Per això, seguireu els passos següents:


  • Seleccioneu Propietats , feu-hi clic i us apareixerà la pantalla següent.
  • Seleccioneu Línies.
  • Seleccioneu Escull traçat i Micròfon I/O-1.
  • Marqueu Visible i escolliu Color negre i Estil •.
  • Obriu Escull traçat i seleccioneu Micròfon I/O-2.
  • Marqueu Visible i escolliu Color vermell i Estil.

  • Noteu que ara us apareixen tot de punts a les gràfiques que corresponen a cadascuna de les 5.000 mostres de les captacions que heu fet.

  • Amb Selecciona el zoom , trieu una part del gràfic que vagi des del principi fins que cada sensor comença a captar dades.

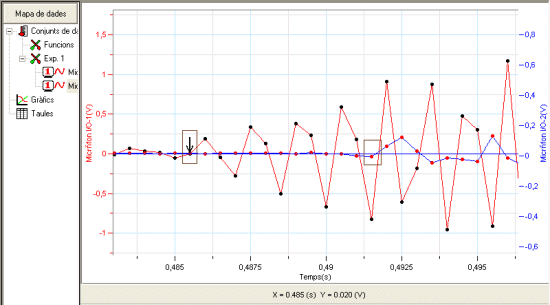

  • Heu d'obtenir un gràfic semblant a aquest:



  • Si no us en sortiu a la primera, feu clic a les pestanyes Micròfon I/O-1 i Micròfon I/O-2 de les dades corresponents a l'Exp1 que apareixen al Mapa de dades i torneu-ho a provar.

  • A continuació, cliqueu al botó Commuta primer cursor i us apareixeran un cursor en forma de fletxa damunt el gràfic del micròfon I/O-1.
  • Arrossegueu-lo amb el ratolí i porteu-lo on comença el so per al micròfon I/O-1, tal com es mostra en un requadre a la gràfica anterior.
  • Anoteu el valor de temps que apareix sota la gràfica en forma de x que a l' exemple de mostra és x = 0,0485 s.

  • Arrossegueu la fletxa amb el ratolí i porteu-la on comença el so per al micròfon I/O-2, tal com es mostra al segon requadre de la gràfica anterior.
  • Anoteu el valor de temps que apareix sota la gràfica en forma de x que a l' exemple de mostra és x = 0,0491s.

  • Afegiu un segon cursor a una de les gràfiques.
  • Separeu al màxim els dos cursors i seleccioneu el menú Gràfic|Retalla.
  • El tros de gràfic retallat l'afegireu al projecte clicant al botó Afegiu el gràfic al projecte .
  • Noteu com ara us apareixen les dades corresponents al retall al mapa de dades.

  • Aneu al menú Arxiu|Anomena i desa i deseu la captació amb el nom de m2_e3a a la carpeta m2. Aquest projecte l'enviareu al tutor/a com un dels exercicis d'aquest mòdul.

Conclusions experimentals


  • Calculeu el temps que ha trigat el so en recórrer els dos metres que hi havia entre els dos micròfons vostres.
  • Quina és la velocitat del so en l' aire a la temperatura en què heu realitzat l' experiència?
  • Anoteu el càlcul en un arxiu del Word, doneu-hi el nom m2_e3b i guardeu-lo a la carpeta m2. Més endavant l'enviareu al tutor/a.

  Descàrrega de la pràctica en format Word


  Altres característiques del menú Configuració


  • Endolleu un altre cop els micròfons i exploreu totes les possibilitats de configuració de la captació que estan descrites a continuació.


Ajudant de configuració: pas 1 de 3. Sensors

  • Exploreu les diverses opcions d'aquest menú.

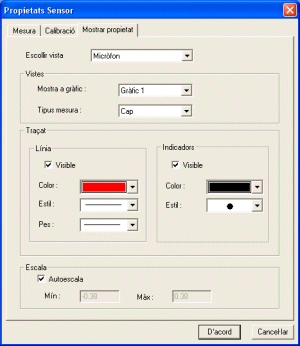

  • Amb la pestanya Propietats del sensor s' obrenels menús Mesura, Calibració i Mostra propietats relacionats amb el el sensor, les dades que capturarà i la presentació de l'eix Y.
  • Mostra propietats de l'eix X permet canviar l' aspecte de les dades de l'eix X.
  • Exploreu les diverses opcions de canviar les propietats del sensor.

  • Aquests menús permeten canviar les unitats de mesura, calibrar el sensor, modificar la forma de presentació de les dades de l' entrada corresponent, l' aspecte de l'eix Y i la seva escala.
  • Si a la funció Escala desactiveu Autoescala, podeu fixar els valors Mínim i Màxim de l'escala de l'eix Y on es representaran les dades captades amb el sensor corresponent.

    Aquesta funció és especialment útil quan feu una captació amb diversos sensors que mostren diferent escala de valors, o bé quan les dades d'un sensor mostren un rang de valors molt petit.

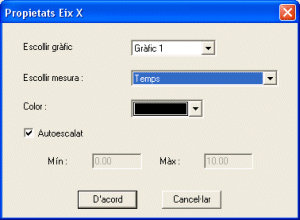

  • Amb Mostra propietats de l'eix X es pot canviar l' aspecte i l'escala de l'eix X per als gràfics 1 i 2.
  • Amb Divideix gràfic de la barra de menús de gràfic, es poden presentar dos gràfics en la mateixa pantalla i es poden comparar. Per exemple, en l' experiència anterior es podrien presentar les mesures dels dos sensors en gràfics diferents.
  • Seleccioneu la finestra del Pas 1 de 3, premeu Proper i us apareixerà la finestra següent.

Ajudant de configuració: pas 2 de 3. Velocitat

  • Exploreu les diverses opcions d'aquest menú.



En aquesta finestra es pot escollir entre:

  • Escollir la freqüència
  • Permet seleccionar la freqüència en què es prendran les mostres.

  • Escollir el mode d' escalat
    • Escala completa

      Es mostra sempre l'origen de cada eix de la gràfica.

    • Desplaçar

      La finestra de gràfic es desplaça a mesura que progressa l' enregistrament de dades.

  • Escollir el mode de gravació
    • Mesura única
    • El MultiLab obre un nou arxiu de projecte cada vegada que comença una nova sessió de gravació.

    • Substituir

      El MultiLab mostra el nou conjunt de dades al lloc de les antigues. Els conjunts de dades velles romanen accessibles al mateix arxiu de projecte. Es llistaran al Mapa de dades i podeu afegir-les a la mostra en qualsevol moment.

    • Afegir

      El MultiLab afegeix el nou conjunt de dades al gràfic al costat de les antigues. Al gràfic, s' hi poden mostrar un màxim de 8 conjunts de dades alhora.

  • Seleccioneu la finestra del Pas 1 de 3, premeu Proper i us apareixerà la finestra següent.

Ajudant de configuració: pas 3 de 3. Gravar mostres

  • Exploreu les diverses opcions d'aquest menú.



En aquesta finestra es pot escollir entre:

  • Durada de la captació
    • Per temps
    • Per mostres



    mostres de gravació totals = freqüència x període

    •

  • Esborrar la memòria

      Quan s' inicia la nova captació, s' esborren les dades que té emmagatzemades el MultiLogPRO.

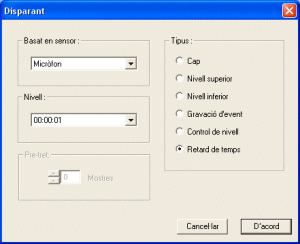

  • Disparar

    Permet escollir les condicions en què s' iniciarà la captació.


  • Exploreu les diverses opcions d'aquesta funció.
  • S' inicia la captació només quan s'ha assolit un temps o una condició de mesura específics, segons el Tipus que escolliu.

    Per exemple: quan el nivell de so supera els 2 V, o bé al cap de 5 segons d' haver començat una experiència.





  L' edició de notes de prova MultiLogPRO



Com ja heu vist en l' exploració dels menús de la consola, es poden editar notes per poder fer un treball de camp o bé recordar algunes orientacions a l' alumnat.

Aquestes s' editen amb el MultiLab i es descarreguen a la consola .

Si voleu editar una nota de prova, heu de seguir les orientacions següents:


  • Connecteu el MultiLogPRO al PC.
  • Seleccioneu, mitjançant dos clics, Edita notes del menú Enregistrador per obrir el quadre de diàleg Notes: us apareixeran les Notes de prova del MultiLogPRO descarregades a la finestra.
  • Feu servir les fletxes per anar a la nota següent o a la prèvia.


Des d'aquest quadre de diàleg podeu editar, esborrar o escriure noves notes.



Una nota de prova es limita a 140 caràcters i es poden emmagatzemar un màxim de 5 notes al MultiLogPRO en qualsevol moment.

L' editor no admet accents.

Si el MultiLog no està connectat, no podeu editar notes.
