L'objectiu d'aquesta pràctica és familiaritzar-nos amb les eines de la pestanya per fer gràfics senzills i veure com es construeix un tauler gràfic interactiu amb la Wiris. Si algun gràfic no apareix adequadament tot i que la sintaxi sigui correcta penseu: tinc actualitzat el Java?

Clicant a la pestanya de la barra d'eines, obrireu la carpeta amb les icones fonamentals de la Wiris per al treball amb la geometria. Quan feu clic en una de les icones d'aquesta carpeta, s'escriu a l'àrea de treball la comanda amb la sintaxi correcta i només cal omplir les caselles amb els valors desitjats per definir els elements geomètrics. També es poden escriure les comandes sense fer ús de la icona... i això serà imprescindible per a molts recursos geomètrics que no tenen "la seva icona". I ara, com en les pràctiques anteriors, penseu que aquest primer mòdul només és "per fer un tast", que més endavant treballareu a bastament amb ewls recursos geomètrics de la Wiris.

Finalment heu de saber que les comandes anteriors només construeixen els objectes. Perquè la Wiris ens les representi posteriorment en un tauler gràfic, cal donar l'ordre de dibuixar, usant la comanda dibuixa (que té una ciona en dos llocs per executar-la) tal com ja heu vist en la pràctica 5. Aleshores prement la icona , s'obre un tauler gràfic amb els elements geomètrics que heu ordenat dibuixar.

Per acabar el primer apartat d'introducció a aquesta pràctica mostrarem un exemple de gràfic en dues dimensions i un altre en tres dimensions, que començaran a fer-nos reflexionar sobre la visualització dels gràfics 3D en un "cub de representació".

Si voleu veure un comentari detallat les icones que veiem a la imatge que encapçala la pràctica, cliqueu a la icona de l'esquerra i s'obrirà una finestra amb les explicacions. En el mòdul 4 i el mòdul 5 s'estudiarà amb una mica d'atenció la realització de construccions geomètriques i de gràfics amb la Wiris i la seva aplicació a la geometria analítica de l'espai.

Practiqueu amb els dos exemples següents; ja sabeu que amb la icona de l'esquerra podeu engegar la Wiris. Experimenteu per aconseguir que els objectes es vegin adequadament! En el cas 3D us faran falta uns auxiliars que no s'han reproduït a la "foto" que adjuntem... i tingueu present que això només és "un tast", que en altres mòduls es treballarà amb deteniment l'aspecte gràfic de la Wiris.

Ara passarem a estudiar amb deteniment uns gràfics de la geometria plana. Heu de desenvolupar aquesta pràctica en les finestres actives de la Wiris que podeu obrir amb la feina ja començada i en els taulers gràfics que s'activen en executar els blocs de comandes o problemes d'aquestes finestres.

• Definició (i, eventualment, càlcul) dels objectes que volem dibuixar. Aquests objectes els assignarem a variables.
• Establiment de condicions generals sobre la finestra de dibuix. En cas que no se n'indiqui cap, es faran servir les condicions per defecte.
• Comandes per fer efectivament el dibuix. Aquestes comandes tenen l'estructura general de dibuixa ({ ... } , { ... })

  • La primera llista que es passa com a argument ha d'incloure els objectes que s'han de dibuixar. En cas que sigui un objecte únic, es poden ometre les claus.

  • La segona llista que es passa detalla alguns atributs per als objectes que apareixen en aquella comanda. En cas que es vulgui dibuixar amb els atributs per defecte (color negre, per exemple), no cal posar-hi res; si s'indica algun atribut, encara que sigui un de sol, cal posar les claus.

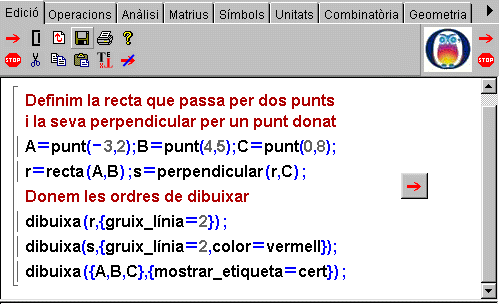

Observeu en la imatge següent les comandes per dibuixar una recta per A i B i la seva perpendicular pel punt C, amb dues parts: definició dels objectes i comandes per fer el dibuix. Cliqueu a la fletxa vermella per obrir la finestra activa de la Wiris on heu de fer l'exercici. Quan acabeu, NO tanqueu la finestra activa, ja que la necessitareu per a l'apartat següent.

• Observeu la sintaxi de les comandes per definir els elements geomètrics en l'àrea de treball de la finestra activa anterior.
• Executeu el bloc de comandes de l'anterior finestra activa usant la icona i observeu el resultat en el tauler gràfic.

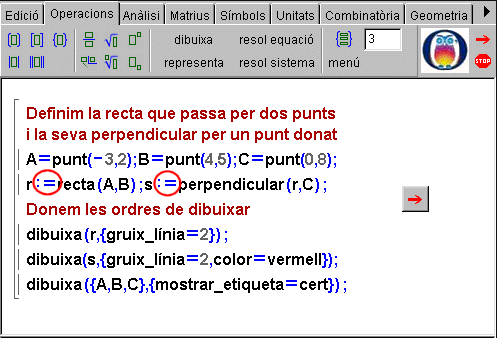

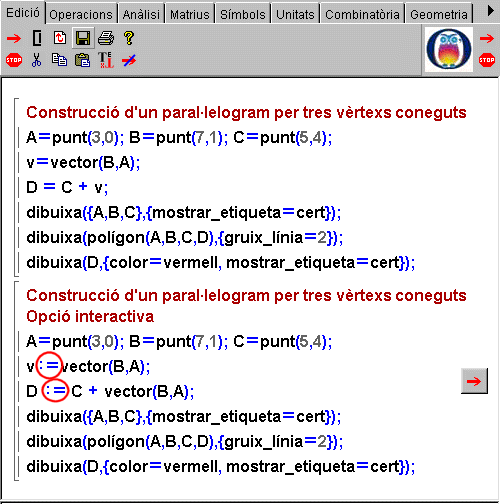

• Comproveu que podeu moure els punts del tauler gràfic, però que les rectes no es mouen. Direm que NO s'actualitzen d'acord amb els valors actuals dels punts que han servit per definir-les
