Mòdul 5B
Utilització de l' Aula de Noves Tecnologies per a la Ciència
  Pràctica
1

Exercicis
Exercicis



Objectius


  • Estudiar l' efecte d'una alta concentració de CO2 sobre la temperatura d'un recipient que el conté, així com l' efecte de les radiacions infraroges incidents
  • Utilitzar correctament els sensors de temperatura


  Efecte Hivernacle

Introducció


La temperatura de la Terra és perfecta per a la vida. Ni massa freda, com a Mart, ni massa calenta com a Venus. La Terra s' escalfa gràcies a l'energia del Sol. Una part d'aquesta energia que arriba a l' atmosferaés reflectida en direcció a l'espai, una altra part molt petita és absorbida i la resta travessa l' atmosfera i escalfa el nostre planeta.

Alguns gasos de l' atmosfera, com el CO2 i el vapor d' aigua, retenen l'energia, n' absorbeixen gran part i eviten que torni a l'espai. Això contribueix a mantenir el planeta calent.

Així, doncs, l' atmosfera deixa passar la radiació del Sol per tal que escalfi la Terra, però impedeix que la radiació de la Terra escapi a l'espai. És molt semblant al que passa als hivernacles, amb la diferència que l' hivernacle utilitza el vidre i no pas els gasos de l' atmosfera per retenir l' escalfor. Per això aquest fenomen natural ha rebut el nom d' efecte hivernacle. Si l' escalfor. no restés retinguda a l' atmosfera, la Terra es glaçaria.

És fàcil dissenyar un model experimental per estudiar l' efecte hivernacle: és suficient posar un termòmetre dins un recipient tancat hermèticament que es deixa escalfar al sol i anar registrant la temperatura cada interval de temps. Es pot millorar el model afegint un segon recipient amb CO2 i comparant les variacions de temperatura.

En el nostre cas , gràcies a l' equip de sensors, podem automatitzar la recollida de dades i facilitat així l'estudi del fenomen.


Material i equipament



Equipament MultiLog:

  • Consola
  • Font d' alimentació
  • 1 connexió USB o Sèrie
  • 4 sensors de temperatura

Reactius i altres materials:

  • Aigua destil·lada
  • Glucosa
  • Llevat
  • 3 recipients de vidre o plàstic, d'uns 2 litres de capacitat amb tapa de plàstic o en el seu lloc o 3 bosses de plàstic amb tancament hermètic.
  • 2 gots petits de vidre
  • Plastilina.

Plantejament d' hipòtesis i disseny de l' experiment

  • Quin problema investiguem amb un disseny experimental semblant al de la introducció?
  • Formuleu una hipòtesi dels resultats que obtindreu.
  • Quina és la variable independent ? és a dir, quina és la variable ambiental que modifiquem?
  • Quina o quines són les variables dependents ? és a dir, quina o quines variables observem? són variables qualitatives o quantitatives?

Procediment

Prèviament a la realització de l' experiència, convé comprovar que tots els termòmetres marquin la mateixa temperatura.

Convé posar la dissolució de glucosa i llevat dins del pot de vidre unes dues hores abans d'iniciar l' experiència per tal de tenir una alta concentració de CO2. Un cop assolida aquesta concentració es pot tornar a utilitzar el mateix pot per a altres captacions, sempre i quan el tapem hermèticament amb plastilina o un material similar.
Cal orientar els pot de vidre de la mateixa manera.
El vent és un factor que pot fer variar els resultats, ja que pot fer baixar la temperatura dels pots més exposats.



Muntatge de l' experiència


  • Prepareu, en un vas petit, 25 cm3 d'una dissolució de llevat i glucosa, l'objectiu de la qual és produir CO2.
  • Col·loqueu aquest vas en el recipient de vidre o plàstic d' aproximadament 2 litres de capacitat. Es pot utilitzar substituint el recipient, una bossa de plàstic plena d' aire amb tancament hermètic. S' haurà de fet un forat tant en el tap del recipient de vidre o plàstic com en la bossa de plàstic, per introduir posteriorment un termòmetre. Tapeu aquest forat amb plastilina.

  • Tapeu el recipient. (aquests 3 passos s' haurien de realitzar, com a mínim, dues hores abans d' iniciar l' experiència).
  • Travesseu la tapa del recipient de vidre o plàstic o la bossa (prèviament foradada) amb el sensor de temperatura, per la zona tapada amb plastilina. Segelleu el voltant del forat del sensor de temperatura amb plastilina.

  • Prepareu un altre recipient similar, però amb un vas amb 25 cm3 d' aigua destil·lada. Aquest segon recipient servirà per comprovar si el vapor d' aigua produeix algun efecte en la temperatura.

  • Prepareu un tercer recipient, sense cap líquid. Aquest tercer recipient ens servirà per comprovar l' efecte del vidre en la temperatura.
  • Finalment, poseu també un quart sensor de temperatura fora dels recipients de vidre, per mesurar la temperatura ambiental.

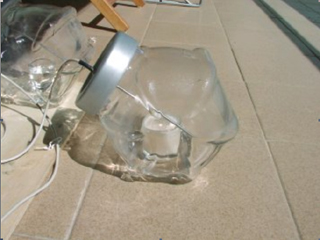

  • Exposeu els pots de vidre o les bosses i el quart termòmetre a la llum solar.

Configuració del MultiLog

  Captació de dades


Realitzarem les captacions amb la consola desconnectada de l'ordinador. Després descarregarem les dades al nostre ordinador per a estudiar els resultats obtinguts

  • Connecteu els sensors de temperatura a les entrades I/O-1, I/O-2,... de la consola. Sempre seguint aquest ordre.
  • Poseu en marxa la consola amb el botó . Se us obrirà la pantalla del menú principal:

  • Per a configurar la captació cliqueu damunt la icona . Se us obrirà la següent pantalla:

  • Aquesta pantalla ens indicaria que estan connectats quatre sensors de temperatura, que s' agafaran 10 mostres cada segon i un total de 500 mostres. Per canviar la configuració podeu fer pujar i baixar la fletxa amb el botó . Per canviar els valors de la velocitat , del nombre de mostres, ... utilitzareu els botons i . Podeu obtenir així una configuració com la següent:

  • Per tornar a la pantalla del menú principal premeu el botó
  • Per iniciar la captació premeu damunt la icona . Se us obrirà una pantalla amb els valors que està registrant, així com el número de la captació. És convenient apuntar aquest número en un paper a part, així com les condicions en que es realitza la captació.
  • La captació finalitzarà automàticament al recollir-se el nombre de mostres que hagueu programat. Si voleu aturar la captació n' hi haurà prou amb prémer el botó

  Descàrrega de les dades


  • Connecteu la consola amb el vostre ordinador amb el cable USB. Poseu en marxa la consola amb el botó
  • Obriu el programa "Multilab" al vostre ordinador.
  • Desplegueu el menú "Enregistrador" i seleccioneu "Descàrrega selectiva". D' entre els números que apareixen trieu aquell que correspon al número de la captació que heu realitzat. Si la captació que ús interessa és la última, podeu anar directament a la icona

  Transformació de les dades

  • Editar i afegir la taula al projecte
    Premeu la icona "Editar taula" que hi ha sota la taula de dades.
    Poseu nom a la taula i premeu "D' acord".
    Premeu la icona "Afegir taula al projecte" que hi ha sota la taula de dades.
  • .Editar i afegir el gràfic al projecte
    Premeu la icona "Editar gràfic" que hi ha sota el gràfic.
    Poseu nom al gràfic (és convenient que sigui el mateix que té la taula corresponent) i premeu "D' acord"
    Premeu la icona "Afegir gràfic al projecte" que hi ha sota al gràfic.
  • Guardeu l' experiència en la carpeta m5b
    Obriu el menú "Arxiu" i trieu l' opció "Guardar com a ...". O premeu directament a la icona "Guardar"
    Escolliu la carpeta on guardar l' experiment, doneu nom a l' experiència m5b_e3b i premeu "Guardar".

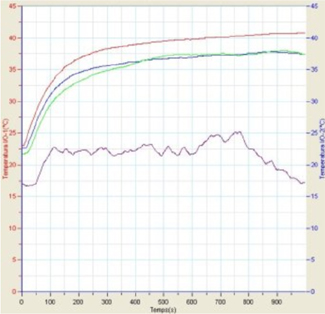

Heu d'obtenir un gràfic semblant a aquest:



  • De color vermell, la línia superior, l' evolució de la temperatura del recipient amb atmosfera amb CO2. En aquest cas podem comprovar que la temperatura puja de 23 ºC a 41 ºC. És també la temperatura més alta que assoleixen els 4 sensors
  • De color blau, la segona línia superior, l' evolució de la temperatura del recipient amb atmosfera de H2O. La temperatura puja de 23 ºC a 37,5 ºC.
  • De color verd, la tercera línia, l' evolució de la temperatura on no hi ha cap vas. L'augment de la temperatura és degut solament a l' efecte del vidre i , al final de la captació, és similar a l' efecte del recipient amb H2O.
  • Finalment, de color morat, la línia inferior, l' evolució de la temperatura ambiental. Les oscil·lacions són degudes al vent. La darrera baixada és deguda a l' ombra que va afectar al quart sensor durant els darrers minuts de l' experiència

Anàlisi de dades i conclusions experimentals


  • Els resultats obtinguts us confirmen la vostra hipòtesi o la rebutgen?
  • Creieu que el mètode que heu utilitzat ha estat correcte? Introduiríeu algunes variacions ?

  • Escriviu les conclusions de l' experiència

Aplicació dels resultats i ampliació de coneixements


Es poden fer altres estudis variant:

  • El color del substrat per tal de comprovar l' efecte del color en la reflexió dels raigs IR (efecte albedo)
  • L' orientació cap al sol.
  • La quantitat de CO2, directament proporcional al temps que el llevat està produint-lo


Descàrrega de la pràctica en format Word

Recordeu que la pràctica 4 és opcional
