Mòdul 3B
Utilització de l' Aula de Noves Tecnologies per a la Ciència
  Pràctica
1
2
3
4

Exercicis
Exercicis


  Objectius


Els objectius d'aquesta pràctica són:

  • Modificar la mida de les imatges, essent conscients del què aquest fet representa.
  • Comprendre el significat del concepte de resolució d'un dispositiu.
  • Conèixer les principals opcions de configuració del programa Motic Images Plus.
  • Aplicar filtres i modificar diferents paràmetres (lluminositat, contrast...) a les imatges capturades amb el microscopi.


El programa Motic permet retocar les imatges capturades i modificar també les seves dimensions. Cal no confondre, però, la mida que té una imatge, que depèn únicament del nombre de píxels que la componen, amb la mida amb què observem aquesta imatge, que depèn també de la mida dels píxels i del dispositiu emprat en la visualització (pantalla, impressora...).


La mida de les imatges

Pràctica

La mida que tenen les imatges capturades amb el programa Motic Images Plus depèn bàsicament del mètode de captura emprat:

  • El mètode de captura d'imatges estàtiques (icona ), descrit a les pràctiques 1 i 2, captura sempre les imatges amb 768 x 576 píxels.
  • El mètode de la finestra de captura (icona ), descrit a la pràctica 2, captura imatges de 320 x 240 píxels amb la càmera Motic USB 3# Capture i 640x480 píxels amb els microscopis amb la càmera Motic M210. Aquest segon mètode no proporciona imatges de tanta qualitat com el primer, però té l' opció de capturar vídeo i automatitzar la captura periòdica d'imatges.

Un cop capturada una imatge, el programa permet també modificar la mida d'una imatge. Vegeu-ho:


  Ampliar i reduir una imatge

  • Obriu una imatge de les que heu capturat en les pràctiques anteriors i observeu-ne la mida (feu clic amb el botó dret del ratolí sobre la imatge i seleccioneu l' opció Informació d' arxiu).

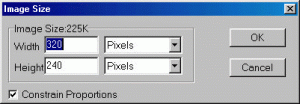

  • Seleccioneu l' opció Imatge | Mida d'imatge o feu clic a la icona . S' obrirà una finestra amb la mida actual de la imatge i la possibilitat de canviar-la.

  • Escriviu un nou valor de l' amplada, per exemple, i observeu que automàticament canvia també l' alçada pel fet de tenir activada l' opció de mantenir les proporcions (4:3) de la imatge (Constrain Proportions).

  Píxels, informació i resolució


Cal anar molt amb compte quan es redueixen imatges, perquè es pot perdre informació irrecuperable. La informació d'una imatge rau en el color que tenen cadascun dels seus píxels. Quan una imatge es redueix de mida, no canvia la mida dels píxels, sinó que una part queda descartada. Si posteriorment s' amplia la imatge, apareixen nous píxels que resulten de fer interpolacions amb els píxels inicials. La imatge sembla més gran, però no incorpora més informació. L' exemple mostra una imatge (A) que després de reduir-se (B) s' amplia de nou (C) a la mida inicial. Podem observar que la informació perduda en reduir no es torna a recuperar quan s' amplia:

> >

(A)

(B)
(C)

La resolució és un paràmetre que té més a veure amb el dispositiu que mostra la imatge i amb la mida que tenen els píxels. Les impressores, per exemple, solen imprimir les imatges amb una resolució de 300 píxels a cada polzada ( 254 mm), mentre que els monitors solen mostrar entre 60 i 100 píxels per polzada. Això afecta la mida amb què observem la imatge, però no la quantitat total de píxels que aquesta pugui tenir.

  El quadre de configuració

El Motic té un quadre de configuració que s' obre quan feu clic sobre la icona o seleccioneu l' opció Arxiu | Configura.

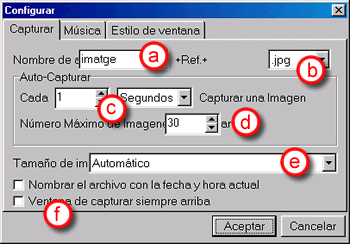

  • Obriu el quadre de configuració i seleccioneu la pestanya Captura:

  • Observeu que aquest quadre permet establir:


(a): El prefix que tindran, per defecte, les imatges capturades.

(b): El format amb què es desaran, per defecte, les imatges a la carpeta Capture Folder.

(c): L' interval de temps, en el mode de captura periòdica d'imatges.

(d): El nombre màxim d'imatges capturades, en el mode de captura periòdica d'imatges.

(e): La mida de les imatges que es capturin amb la finestra de captura.

(f): Algunes opcions extres, com l' anomenar les imatges amb la data i l' hora del moment de capturar-les...



Cal remarcar que la mida que s'especifica en aquest quadre és vàlida només per a les imatges obtingudes amb la finestra de captura (opció ; vegeu pràctica 2 ). Les imatges estàtiques capturades amb la icona són sempre de 768 x 576 píxels. En realitat, encara que el programa ens permet escollir mides de 1.024 x 768 píxels, la finestra de captura sempre obté imatges de 320 x 240 (USB 3# Capture) o 640x480 píxels (M210) i les reescala a la mida escollida en el quadre de configuració. El mode automàtic és equivalent al de 320 x 240 (USB 3# Capture) o 640x480 (M210).



  • Seleccioneu la mida màxima de captura (1.024 x 768).
  • Captureu una imatge amb cadascun dels dos mètode de captura ( i ).
  • Canvieu la mida de la imatge gran, perquè les dues imatges capturades tinguin la mateixa mida (768 x 576 píxels). Quina imatge té més qualitat?
  • Deseu les imatges en format JPG. Necessitareu aquestes dues imatges en els exercicis.


El retoc de les imatges

Pràctica
  • Obriu una imatge amb el Motic i seleccioneu l' opció Imatge | Ajusta. Podeu modificar:


La nitidesa i el contrast

La saturació i el color

El grau de vermell, verd i blau que té la imatge.

El canvi de contrast o de colors poden fer destacar més uns detalls o altres, segons el que interessi.

  • També l' opció del menú Imatge inclou la possibilitat de girar la imatge (Mirall..., ), convertir-la a blanc i negre (Escala de grisos, ) o invertir els colors (Invertir, ):

Escala de grisos

Inversió

  • Manipuleu una de les imatges amb totes aquestes opcions i deseu-la de nou amb un nom diferent.




  Els filtres



A més de canviar diversos paràmetres, com la lluminositat o el color, el Motic incorpora una colla de filtres (Imatge | Filtre...) i la possibilitat de dissenyar-ne de nous. Si apliqueu tots els filtres a la mateixa imatge dels exemples anteriors veureu el següent:



  • Filtre Ambigu
  • Filtre Allisat
  • Filtre Afilat
  • Filtre Relleu
  • Filtre Greixatge
  • Filtre Litografia
  • Filtre Mosaic
  • Filtre Reforça regió negra
  • Filtre Debilita regió negra

  El disseny d'un filtre personalitzat

Atenció !

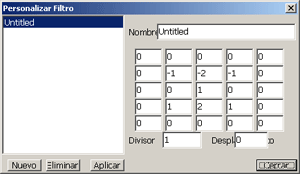

  • Quan se selecciona l' opció Imatge | Personalitza filtre, s' obre una finestra amb una taula o matriu 5 x 5. Si es prem el botó Aplica, aquesta matriu s' enrotlla per tots els píxels de la imatge. El resultat és una nova imatge. Escriviu, per exemple, uns valors com els de la figura:

Aquesta matriu, per exemple, reforça els cantos en la direcció horitzontal:

Un filtre que destaqués tots els cantos podria ser, per exemple, el de la matriu de l' esquerra:

0
0
-1
0
0

1
1
1
1
1
0
0
-2
0
0
1
2
2
2
1
-1
-2
13
-2
-1
1
2
4
2
1
0
0
-2
0
0
1
2
2
2
1
0
0
-1
0
0
1
1
1
1
1

La matriu de la dreta correspondria a un filtre de suavitzat. En aquest cas, caldria afegir un divisor de 36 a la cel·la corresponent.



Fixeu-vos que en tots els exemples anteriors, la suma dels coeficients de la matriu de cada filtre, dividida pel terme divisor, dóna com a resultat la unitat. Si el resultat fos 0, la imatge quedaria pràcticament negra, i si el resultat fos major que 1, obtindríeu una imatge massa blanca.
