| Pràctica C112. Connexionat magnetoscopi- televisor per RF |
|||||
| En aquesta pràctica realitzarem la connexió entre el televisor i el magnetoscopi a través de cablatge RF. | |||||
|
|
|||||
| Desenvolupament de la pràctica |
|||||
 |
|||||
|
|
El televisor té una entrada de senyal de vídeo i àudio RF i una sortida de senyal d'àudio i vídeo RF. |
||||
|
|||||
| L'entrada de senyal serveix per connectar el TV amb l'antena i s'han de sintonitzar les emissores per poder veure-les per la TV. |
|||||
|

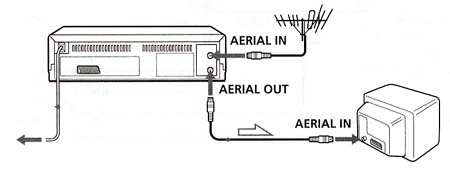

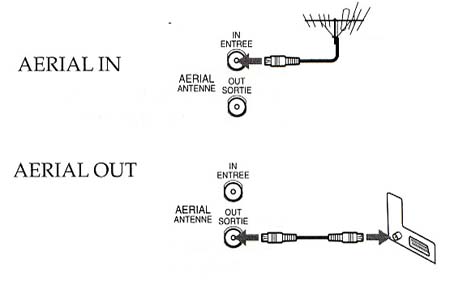

Si teniu entrada de senyal d'antena, primer heu de connectar l'antena amb el magnetoscopi i després, des de magnetoscopi, sortida RF al TV. |
|||||
|
|
|||||
|
|
|||||
| Heu de sintonitzar les emissores al magnetoscopi i després sintonitzar el magnetoscopi amb el televisor. | |||||

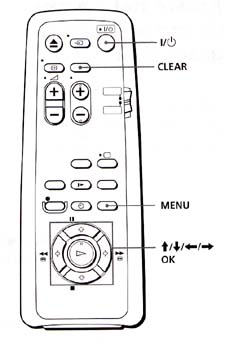

| Al comandament a distància del magnetoscopi polsarem la tecla Menu i en Opciones hem de polsar OK. | |||||
|
|||||
|
En Opciones 2, polsarem Ok i per últim Modulador RF. |
|||||
|
El tipus de connexió RF és recomanable per donar entrada d'emissores via antena al televisor i al magnetoscopi. Per obtenir una millor qualitat d'imatge i soés recomanable connectar un cable Euroconnector. |
|||||
|
|
|||||
|
|
|||||
