Cliqueu el botó Línies a la barra d’eines CAD per mostrar la barra d’eines línies.
Figura 19: Barra d'eines Línies.
Barra d’eines CAD:
Menú: Dibuixa - Línia - 2 punts
Ordre: línia, l
Barra d’eines d’opcions:
Descripció: Aquesta eina us permet dibuixar una o més línies rectes.
Procediment:
Teclegeu t o tanca o cliqueu el botó Tanca de la barra d’eines d’opcions per tancar la seqüència. Si necessiteu desfer un sol segment podeu fer-ho teclejant d o desfés o clicant el botó Desfés.
Barra d’eines CAD:
Menú: Dibuixa - Línia - Angle
Barra d’eines opcions:
Descripció: Utilitzeu aquesta eina per crear línies amb un angle i una distància donada.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia - Horitzontal / Vertical
Barra d’eines opcions:
Descripció: Utilitzeu aquesta eina per crear línies horitzontals (verticals). Funciona de manera semblant a l’ordre anterior, excepte que no podeu introduir un angle.
Barra d’eines CAD:
Menú: Dibuixa - Línia - Rectangle
Ordre: rectangle, rectang, rec
Descripció: Utilitzeu aquesta eina per crear rectangles més ràpidament que amb l’ordre línia.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia - Bisectriu
Ordre: bisectriu
Barra d’eines opcions:
Descripció: Utilitzeu aquesta eina per crear angles bisectrius entre dues entitats de línia.
Procediment:
Figura 20: Construcció de bisectrius.
Barra d’eines CAD:
Menú: Dibuixa - Línia - Paral·lela
Ordre: paral·lela, e
Barra d’eines opcions:
Descripció: Amb aquesta eina podeu crear paral·leles a línies existents, o arcs i cercles concèntrics.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia – Paral·lela per un punt
Barra d’eines opcions:
Descripció: Amb aquesta eina podeu crear paral·leles a línies existents o arcs i cercles concèntrics.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia - Tangent (P,C)
Descripció: Aquesta eina crea tangents des d’un punt fins a un arc o cercle existent.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia - Tangent (C,C)
Descripció: Amb aquesta eina podeu crear tangents des d’un arc o cercle existent a un altre.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia – Perpendicular.
Descripció: Aquesta eina us permet crear línies perpendiculars a entitats existents. L’entitat existent pot ser una línia, un arc o un cercle:
Barra d’eines CAD:
Menú: Dibuixa - Línia – Angle relatiu
Descripció: Aquesta eina us permet crear línies amb un angle relatiu a entitats existents. L’entitat existent pot ser una línia, un arc o un cercle.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia – Polígon (Centre-Vèrtex)
Barra d’eines opcions:
Descripció: Crea polígons amb un centre i un vèrtex donat.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia – Polígon 2 vèrtexs
Barra d’eines opcions:
Descripció: Crea polígons amb 2 vèrtexs donats.
Procediment:
Barra d’eines CAD:
Menú: Dibuixa - Línia – A mà alçada
Descripció: Amb aquesta eina podeu dibuixar línies a mà alçada.
Procediment:
Aquí provareu d’utilitzar gairebé totes les opcions de l’ordre Línia. Per això es disposen de dos tutorials i de dos dibuixos base.
En la primera part utilitzareu les opcions:
Obriu el dibuix: linies1.dxf, i procureu de deixar-lo com el següent:
Figura 21: Dibuix linies1.dxf
Feu servir el tutorial linies1 de guia:
En una segona part utilitzareu altres opcions de línia:
Obriu el dibuixlinies2.dxf i procureu deixar-lo com el següent:
Figura 22: Dibuix linies2.dxf

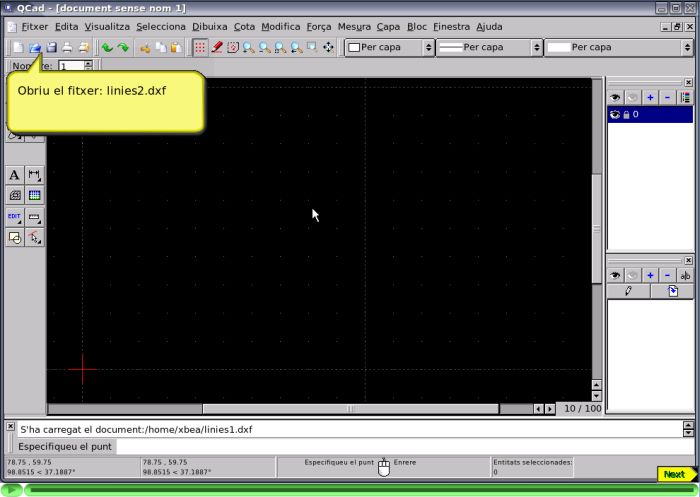

Feu servir el tutorial linies2 de guia:
Acabada la pràctica, deseu-ne els canvis i sortiu.
Recordeu que:
