Fase
inicial
- Recupereu els fulls Simple
i Compost del llibre MODUL1. És important que
aquests dos fulls estiguin acabats com indicaven les figures respectives
de les pràctiques 7 i 8 del mòdul 1.
- Copieu
els fulls Simple i Compost com a fulls segon i tercer
del llibre MODUL6.
- Anomeneu "Resum" al Full2 (en blanc) del llibre.
- Introduïu els rètols
de la columna B amb els tipus de lletra adequats.
- Modifiqueu l'amplada de
les columnes A i B i l'altura de la fila 2.
- Apliqueu a la regió
B3:C6 un fons groc clar i una vora negra.
- Desactiveu la visió
de la quadrícula, si estava activada.
Connexió dels fulls
- Introduïu en la cel·la
C3 el valor 1.000 com a capital inicial (euros), i en la cel·la
C4 el valor 4 com a tipus d'interès. Introduïu-hi el format monetari i el separador de milers en C3.
- Modifiqueu el full de
càlcul Simple perquè el capital inicial i el tipus
d'interès facin referència al full Resum:
- Seleccioneu les files
3, 4 i 5 del full Simple i elimineu-les. Per fer-ho, seleccioneu-les i, amb el botó dret del ratolí, accediu a Suprimeix les files.
- Canvieu el contingut
de la cel·la B4 del full Simple per
=Resum.C$3.
Podeu utilitzar el direccionament
per cursor i la combinació de tecles Majusc+F4 per generar la fórmula anterior.
- Copieu-ne el contingut
sobre el rang B5:B13.
- Canvieu el contingut
de la cel·la C4 del full Simple per
=B4*Resum.C$4/100.
Com en el cas anterior, podeu
utilitzar el direccionament per cursor.
- Copieu-ne el contingut
sobre el rang C5:C13.
- Entreu en D3 el rètol Simple. D'aquesta manera, apareixerà automàticament com a llegenda en el gràfic que representareu al final.
- Modifiqueu també
el full de càlcul Compost perquè el capital inicial
i el tipus d'interès facin referència al full Resum:
- Seleccioneu les files
3, 4 i 5 del full Compost i elimineu-les com abans.
- Canvieu el contingut
de la cel·la B4 del full Compost per =Resum.C3.
- Canvieu el contingut
de la cel·la C4 del full Compost per =B4*Resum.C$4/100.
- Copieu-ne el contingut
sobre el rang C5:C13.
- Entreu en D3 el rètol Compost. Així apareixerà també com a llegenda en el gràfic final.
En modificar el capital inicial
i el tipus d'interès del full Resum, es modificaran els
valors dels fulls Simple i Compost. Fareu, ara, la connexió
a l'inrevés: el full Resum ha de reflectir els valors calculats
en els fulls Simple i Compost.
- Entreu en la cel·la
C5 del full Resum la fórmula =Simple.C15.
- Entreu en la cel·la
C6 del full Resum la fórmula =Compost.C15.
Modifiqueu els valors del capital
inicial i el tipus d'interès i observeu com s'obtenen els capitals
finals corresponents al càlcul amb interès simple i interès
compost.
Disseny del gràfic
- Accediu al full de càlcul Simple i seleccioneu el rang A3:A13, premeu la tecla Ctrl i seleccioneu també D3:D13. Premeu el botó per a la representació de gràfics.
- Situeu, aproximadament, el cursor que indica la posició del gràfic en D3 del full Resum.
- En la primera finestra, activeu les opcions La primera columna com a etiqueta i La primera fila com a etiqueta. Premeu Següent.
- En la segona finestra, trieu el tipus Línies (el primer de la primera fila) i activeu l'opció Mostra els elements de text en la visualització prèvia. Premeu Següent.
- En la tercera finestra, trieu la variant Símbols (la quarta) i desactiveu totes les Línies de quadrícula. Premeu Següent.
- En la quarta finestra, desactiveu el Títol principal i premeu Crea.
- Modifiqueu la mida i situació del gràfic de manera que ocupi el rang D3:H17.
- Feu amb un doble clic la finestra gràfica i situeu el cursor a l'interior. Amb el botó dret accediu a Àrea del diagrama. De la fitxa Línies, trieu l'estil Continu per fer una vora al gràfic. Premeu D'acord.
- Amb el botó dret accediu a Pla lateral del diagrama i, de la fitxa Àrea, trieu, de l'apartat Omple, l'opció Cap. Premeu D'acord.
D'aquesta forma, heu representat
l'evolució de l'interès simple. Heu d'afegir ara el gràfic
de l'interès compost.
- Cliqueu qualsevol cel·la a l'exterior de la finestra gràfica i, tot seguit, feu un sol clic sobre aquesta.
- Amb el botó dret del ratolí accediu a Modifica l'àrea de dades...
-
En l'apartat Àrea trobareu l'expressió $Simple.$A$3:$A$13;$Simple.$D$3:$D$13 que indica el rang inicial que heu seleccionat per fer el gràfic de l'interès simple. Ara caldrà afegir-hi el corresponent a les dades de l'interès compost.
- Situeu el cursor al final de l'expressió indicada anteriorment i afegiu un ; (punt i coma).
- Cliqueu sobre el botó que està a la dreta de l'expressió i seleccioneu el rang D3:D13 del full Compost. Torneu a clicar sobre el mateix botó. L'expressió anterior ara és $Simple.$A$3:$A$13;$Simple.$D$3:$D$13;$Compost.$D$3:$D$13. Premeu Crea.
- Accediu al full Resum i trobareu els dos gràfics superposats. Observeu que la llegenda ha sortit amb els rètols correctes que havíeu escrit en els fulls Simple i Compost.
Ara podeu modificar el format de la llegenda.
- Amb el doble clic habitual, seleccioneu el gràfic.
- Seleccioneu el rectangle de la llegenda i, amb el botó dret, accediu a Propietats de l'objecte.
- De la fitxa Vores, trieu l'estil Invisible.
- De la fitxa Àrea, trieu de l'apartat Omple l'opció Cap. Premeu D'acord.

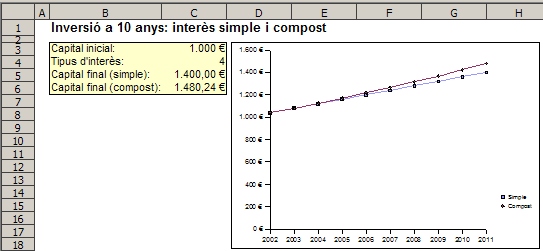

- Arrossegueu la llegenda fins a la posició que haureu vist en la imatge del principi de la pràctica.
Canvieu ara l'escala de l'eix vertical.
- Seleccioneu l'eix vertical i, amb el botó dret del ratolí, accediu a Propietats de l'objecte | Escala.
- Desactiveu l'automàtic de l'Interval principal i entreu 200 en la casella corresponent.
- Accediu a la fitxa Nombres, desactiveu Format de la font i reduïu el nombre de decimals a zero. Premeu D'acord.
Protegiu la part del full
que us sembli més convenient.
Proveu ara el funcionament
del full i deseu el llibre. |
