Objectius

Els objectius d'aquesta pràctica són:

  • Obtenir cristalls de salol de diferents mides que seran observats al microscopi a la pràctica 2 d'aquest mòdul.
  • Relacionar la velocitat de refredament amb la mida dels cristalls de les roques magmàtiques.

Velocitat de refredament i mida dels cristalls
  A. Obtenció de cristalls de salol

Introducció


L'activitat gira al voltant del fet que la velocitat de refredament d'un magma en determina la mida dels cristalls que formaran la roca magmàtica que obtinguem. Atès que la velocitat de refredament està directament relacionada amb la profunditat a la qual s'ha produït el refredament del magma, l'estudi de la textura d'una roca magmàtica permet deduir amb força aproximació si es tracta d'una roca plutònica (refredament lent i en profunditat: cristalls grossos) o d'una roca volcànica (refredament ràpid i en superfície: cristalls petits).
Un cop establerts aquests fonaments teòrics, es demanarà als alumnes que formulin hipòtesis sobre la mida dels cristalls que obtindrem en un procés de refredament ràpid i en un de lent (una analogia que generalment funciona força bé consisteix a demanar als alumnes que s'imaginin que han d'entrar tots en un aula i seure segons un ordre determinat, i que especulin amb les possibilitats que tindran d'aconseguir-ho si disposen de cinc segons o bé de mitja hora).
Perquè l'experiment sigui fiable, cal que utilitzeu sempre la mateixa substància (el mateix magma) i que experimenteu amb velocitats de refredament diferents. La substància suggerida, tot i que es pot experimentar amb moltes altres, és el salol (fenil 2-hydroxibenzoat, salicilat de fenil), ateses les seves característiques: baix punt de fusió (42 ºC) i risc mínim.

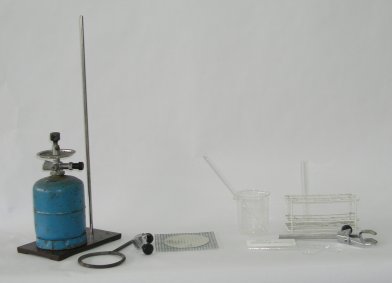

Material i equipament



Equipament MultiLog:

  • Microscopi
  • Consola
  • Sensor de temperatura

Reactius i altres materials:

  • Salol (fenil 2-hydroxibenzoat, salicilat de fenil)
  • 4 portaobjectes o vidres plans
  • Bec Bunsen
  • Tub d'assaig
  • Gradeta
  • Pinça
  • Vas de precipitats
  • Suport
  • Nous
  • Cèrcol
  • Reixeta de ceràmica
  • Vareta de vidre

Procediment




  Muntatge de l'experiència

  Poseu dos portaobjectes dins un congelador de nevera. Els altres dos els introduireu al bany maria.

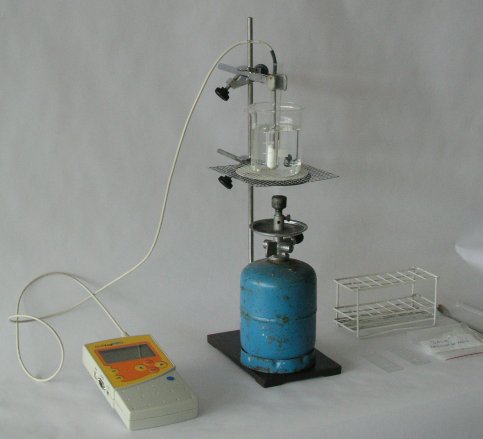

Munteu l'equip per al bany maria tal com es mostra a la fotografia:
  • Ompliu d'aigua el vas de precipitats.
  • Amb l'ajut de l'espàtula, introduïu el salol dins el tub d'assaig fins a una alçada d'uns 3 cm.
  • Introduïu el sensor de temperatura dins el tub d'assaig de manera que quedi cobert uns 1,5 cm pel salol.
  • Introduïu els dos portaobjectes dins el bany maria.

  Configuració de l'equip MultiLog


  • Obriu el recol·lector prement .

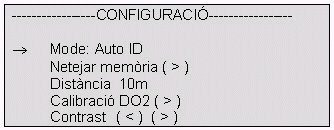

  • Amb desplaceu-vos fins a Configuració sistema . Premeu Enter : apareix la pantalla següent:

  • Amb seleccioneu Mode: Auto ID.
  • Amb netegeu la memòria; premeu i us apareixerà el missatge Memòria neta!
  • Premeu per tornar al menú principal.
  • Endolleu el sensor de temperatura al sòcol I/O 1.

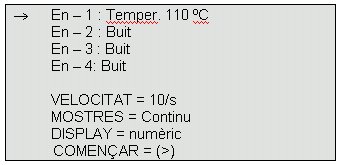

  • Seleccioneu Configurar i:


  Captació de dades


  • Poseu en marxa la recol·lecció prement .

  • En aquesta experiència, el sensor de temperatura només s'utilitza per controlar la temperatura de fusió del salol, que és d'uns 42 ºC.
  • És important controlar la temperatura del bany maria per evitar un sobreescalfament que podria alterar els resultats.

  Obtenció dels cristalls




  1. Foneu el salol del tub d'assaig al bany maria.
  2. Eixugueu els dos portaobjectes que heu escalfat al bany maria i tot seguit, amb l'ajut d'una vareta de vidre, dipositeu unes gotes del líquid obtingut en un d'ells; tapeu-lo amb l'altre.
  3. Feu el mateix amb els portaobjectes que heu refredat.

  Observació dels cristalls


  • Retoleu els dos portaobjectes per recordar les condicions de refredament en què s'han obtingut els cristalls. La pràctica següent consistirà a observar i analitzar aquests cristalls.


En acabar la pròxima pràctica, podeu descarregar-les totes dues conjuntament en un únic arxiu en format Word.
