D121. Mòdul 3B. Pràctica 1. Utilització de l'aula de noves tecnologies per a la ciència

Mòdul 3B

Utilització de l' Aula de Noves Tecnologies per a la Ciència

Pràctica

Exercicis

Objectius

Els objectius d'aquesta pràctica són:

Conèixer el maquinari i els passos bàsics que s'han de seguir amb vista a observar i capturar imatges amb el microscopi.

Els primers passos amb el microscopi

Per començar, connectareu el microscopi i l' adequareu per observar una preparació qualsevol. El procés és molt semblant al que s' hauria de seguir amb un microscopi tradicional. Per començar, observareu la preparació a través de l' ocular.

Connectar el microscopi

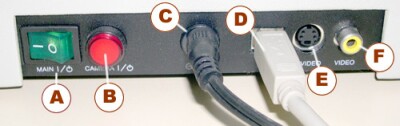

La fotografia següent mostra la part del darrere del microscopi:

(A) Interruptor principal d' alimentació de la font de llum.
(B) Interruptor de la càmera de vídeo.
(C) Endoll de la font d' alimentació (12V).
(D) Connector USB amb l'ordinador. Sortida digital en sèrie que permet la transferència d'imatges a l'ordinador.
(E) Sortida S-vídeo: sortida de vídeo analògica de més qualitat que la de vídeo compost.
(F) Sortida RCA de vídeo compost: una sortida analògica.

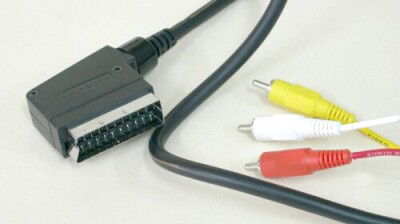

Les sortides analògiques permeten connectar directament el microscopi a un aparell gravador de vídeo o a un televisor. Necessitareu alguns cables que no se subministren de sèrie amb l' equipament. En molts comerços podeu trobar cables que tenen un euroconnector en un dels extrems i entrada i sortida RCA de vídeo i àudio per l' altre extrem.

El terminal de vídeo compost (un commutador selecciona si és d' entrada o de sortida) és el de color groc. Alguns cables tenen l' entrada i la sortida de vídeo separades. Amb aquest cable podeu veure les imatges del microscopi en un televisor sense necessitat de tenir ordinador.

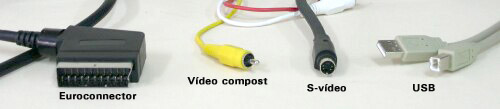

Aquests són els cables que es poden necessitar en les diferents connexions:

Les parts del microscopi

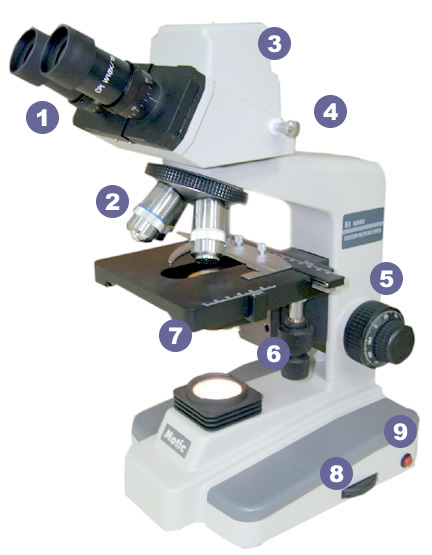

Observeu a la foto les parts principals del microscopi:

(1) Oculars.
(2) Objectius.
(3) Allotjament de la càmera de vídeo.
(4) Vareta selectora que s' estira per controlar si la imatge projectada per l'objectiu es dirigeix a l' ocular, a la càmera del microscopi (i a l'ordinador) o a tots dos (tres posicions):

- posició a: la imatge es veu només per l' ocular.

- posició b: la imatge es dirigeix tota a la càmera de vídeo.

- posició c: la imatge pot observar-se a través de l' ocular i a través de la càmera.

(5) Cargol per enfocar. Té un ajustament fi.
(6) Cargol per moure horitzontalment el pla de la preparació.
(7) Diafragma.
(8) Roda per graduar la intensitat de la llum.
(9) Botó de "balanç de blancs". Segons la intensitat de la font de llum, la imatge del microscopi filmada per la càmera de vídeo pot tenyir-se d'un to blau, groc.. Amb el botó de balanç de blancs podeu corregir aquests desplaçaments cromàtics. Aquest botó no té cap efecte en la imatge que observeu a través de l' ocular.

El Motic Images Plus 2

La connexió del microscopi a l'ordinador a través del port USB permet observar preparacions a través del monitor i capturar les imatges de manera semblant a com ho faríem amb un escànner. L' Aula de Noves Tecnologies inclou un programari específic per a la captura i el tractament de les imatges enviades pel microscopi: el Motic Images Plus. Aquest programa permet també realitzar mesures amb les imatges obtingudes.

Connecta el microscopi a l'ordinador a través del cable USB, col·loca la vareta (4) a la posició c (estirada del tot) i enfoca la preparació (una qualsevol).
Gira el diafragma donant més o menys llum fins que vegis una imatge clara i nítida a través de l' ocular.

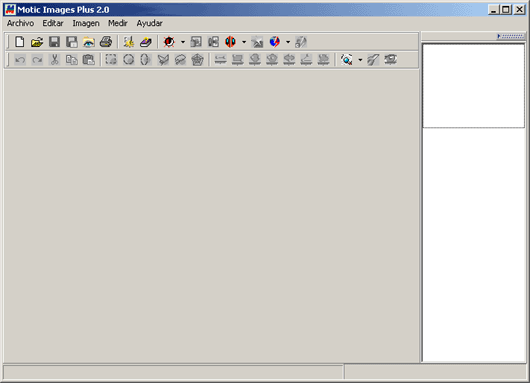

Obre el Motic Images Plus.

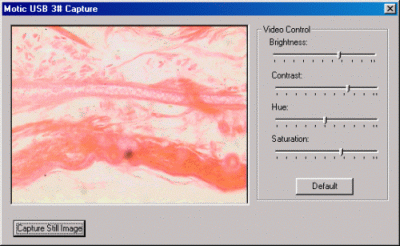

Seleccioneu l' opció Arxiu | Captura imatge estàtica i s' obrirà una finestra amb la imatge que envia el microscopi, en viu:

Si es donés el cas que no aparegués cap imatge, caldria comprovar el següent:

- La vareta ha d'estar estirada (completament o en la posició central).

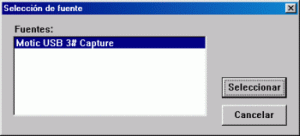

- Cal assegurar que l'ordinador tingui configurat el microscopi com a dispositiu de captura d'imatges. Podeu comprovar-ho amb l' opció Arxiu | Selecciona font. En molts microscopis, la font en lloc de ser la Motic USB 3# Capture, és la Motic M210.

En aquesta llista poden aparèixer altres dispositius, com la càmera web o un escànner. Si la càmera del microscopi és la M210, apareixerà aquest nom, en lloc de USB 3# Capture.

La finestra inclou també controls de la brillantor, el contrast i el color. Podeu ajustar-los fins a aconseguir la imatge desitjada. Després de capturar una imatge també és possible modificar aquests paràmetres.
Gireu el diafragma fins que trobeu la millor exposició. Fixeu-vos que la càmera ajusta automàticament la brilllantor de la imatge.

En general , la imatge no es veu ben enfocada a través de l' ocular i a través de la pantalla de l'ordinador de manera simultània. Podeu arreglar aquesta situació enfocant primer la imatge que observeu a l'ordinador, a través dels cargols macromètric i micromètric, i després corregiu l' enfocament de la imatge que veieu pels oculars, tot movent només aquests últims.

Si premeu el botó "Capture Still Image" tindreu capturada la imatge que observàveu en el moment de prémer el botó. Això ho deixarem, però, per a la segona pràctica.
