Ara veurem com podem capturar les imatges de la càmera que prèviament hem enregistrat a partir de la targeta DC-10 que tenim als centres. També podeu tenir en compte que podem capturar al mateix temps que enregistrem, però no és el fet més usual.

Hem de tenir en compte que la DC-10 és una targeta PCI.

En primer lloc hem de localitzar en quin ordinador tenim muntada la targeta DC-10 i tot seguit connectar la càmera a la targeta del PC.

Podem fer-ho de dues maneres. La diferència entre una i l'altra són els cables que utilitzarem.

Explicarem la més simple des del nostre punt de vista.

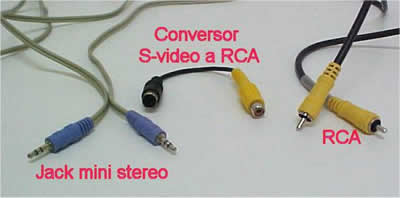

A partir dels següents cables:

Connectarem la càmera a la capturadora i a la targeta de so, ja que la capturadora solament pot capturar vídeo.

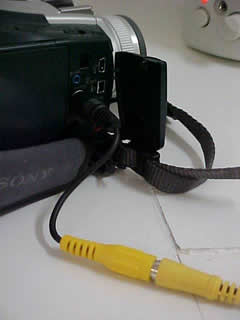

En primer lloc, de la càmera a la capturadora, mitjançant un cable amb connexió S-video pels dos costats, S-vídeo per un costat i RCA per l'altre o pels dos costats RCA i l'empalmem amb un adaptador com el de la fotografia anterior.

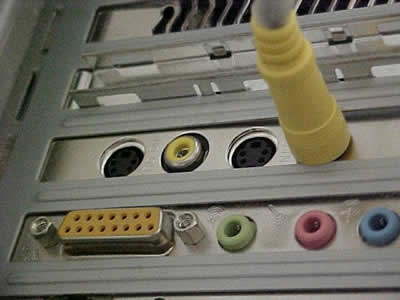

L'entrada on tenim hem d'introduir el cable serà IN, tant si utilitzem RCA com S-video.

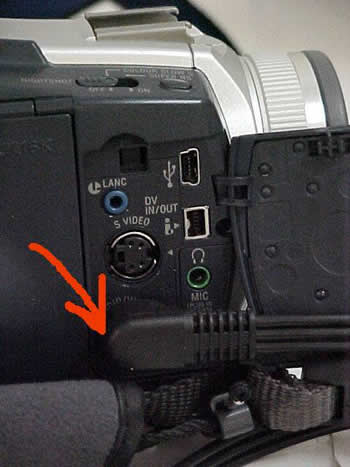

I per l'àudio connectem un cable mini jack stereo a la càmera,

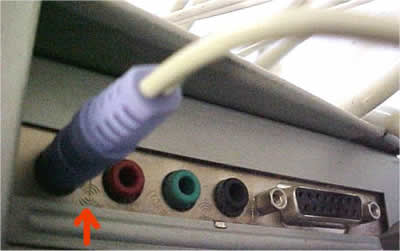

i a la tarja de so de l'ordinador. Si la targeta és mitjanament bona tindrà una entrada de línia, si no en té podem endollar a l'entrada de micro.

Quan ja tenim fets aquests passos podem obrir l'Studio 8 i anem a la interfíce capturar:

Primer anirem a l'opció configuración.

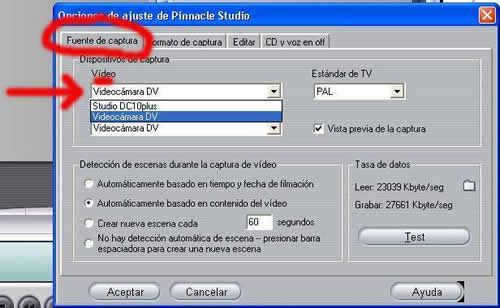

Dins d'aquest menú configurarem la font de captura i li direm Studio DC10plus.

Després passem al format de captura:

Li direm que capturi amb format DV si tenim ordinadors potents i busquem qualitat.

O bé, li direm MPEG si no és cap dels casos anteriors.

Dins l'opció MPEG podem configurar la qualitat, els tipus de MPEG i la resolució entre altres paràmetres. Hem de tenir en compte que si capturem àudio li hem de marcar l'opció incloure àudio.

Finalment sols ens queda dir-li on volem que ens guardi aquest arxiu i amb quin nom.

1- Enregistreu algunes seqüències i captureu-les tal i com hem descrit. Guardeu l'arxiu com a Pràctica135.
