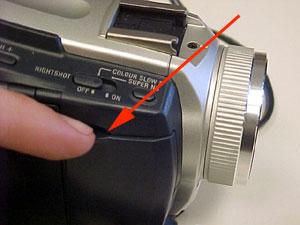

En primer lloc obrirem una tapa que protegeix el quadre de connexions de possibles "atacs" meteorològics o humans.

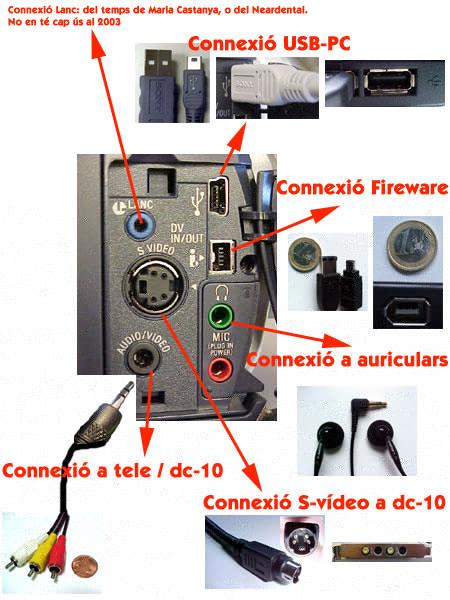

A continuació us presentem un mapa de totes les connexions. No us espanteu!

Ara que ja us heu espantat vegem què són, com es diuen i perquè serveixen.

LANC: És una connexió que no utilitzarem ja que ha quedat molt desfasada.

S-Vídeo: És una connexió només de vídeo analògic. No porta àudio. La utilitzarem per passar vídeo a la Capturadora DC-10 que més endavant expliquem.

Àudio/Vídeo: Aquesta connexió de Jack Mini té moltes possibilitats. Una d'elles és connectar a un magnetoscopi o a una televisió i veure i enregistrar tant l'àudio com el vídeo. Aquesta connexió és tripartita ja que ens dóna vídeo analògic i àudio analògic amb estèreo (dos canals). Amb la càmera TRV-25 s'adjunta un cable que d'un extrem és un Jack mini i per l'altre té 3 connectors RCA, de tres colors diferents. El groc per al vídeo i el blanc i el vermell per als dos canals d'àudio.

A part també tenim la possibilitat de passar tant l'àudio com el vídeo a l'ordinador mitjançant la capturadora DC-10 i la targeta de so de l'ordinador. Més endavant explicarem com.

USB: Aquesta connexió serveix per connectar la càmera a l'ordinador.

En primer lloc haurem d'instal·lar un petit controlador (driver) que tenim al CD que s'adjunta amb la càmera.

Tot i que molta gent us dirà que només serviex per passar les fotos no és del tot cert. També podeu passar vídeo però a no massa resolució.

Actualment en els centres tots els ordinadors de la dotació Argo tenen aquest port en la part posterior de la màquina.

També cal dir que actualment ja ha sortit al mercat una segona versió de l'USB anomenada USB2 que té molta més rapidesa.

Fireware: també coneguda com a IEE1394 o I-link. És una connexió semblant a l'USB ja que serveix per passar fotos i vídeo al PC, però a molta més velocitat i amb la possibilitat de comandar la càmera des de l'ordinador.

Actualment (juny 2003) cap dels ordinadors del projecte Argo disposa d'aquest port. Una solució és que el centre l'adquierixi ja que el seu preu és temptador. Sobre uns 25 €.

Connexió d'auriculars: és la típica connexió de jack mini stereo per escoltar el que hem enregistrat. Cal saber que aquesta càmera ja porta un petit altaveu per fer-ho, tot i que de poca qualitat i en mono.

Micro: serveix per poder-hi connectar un micròfon extern. La càmera ja en porta un que ens solucionarà la majoria de necessitats que puguem tenir però per enregistar una entrevista, o alguna cosa més especial, ens pot anar bé utilitzar-lo. Pensem que la qualitat i el tipus de micròfon influirà molt en la qualitat d'enregistrament. De micros n'hi ha de diferents tipus i per a diferents funcions i, és clar, el preu també varia molt.

Finalment sols cal saber que si connectem un micròfon, automàticament, deshabilitem el que porta la càmera.

1- Feu que cada participant hagi de connectar un dels cables a la connexió que li correspongui tot dient, si és possible, els noms del cable i la connexió.
